Digitális kamera
Digitális kamera 2 megapixeles érzékelővel a mikro-objektumok sötét látóterű vagy világos látóterű mikroszkópos technikát alkalmazó vizsgálatához. A kamerában egy háttérvilágításos, színes SONY Exmor CMOS érzékelő található. Ez növeli a fényérzékenységet (2350 mV 1/30 mp-nél), és javítja a képminőséget gyenge fényviszonyok mellett. A 40x-es, 60x-os és 100x-os nagyítással rendelkező objektívek használatával optimális teljesítmény érhető el.

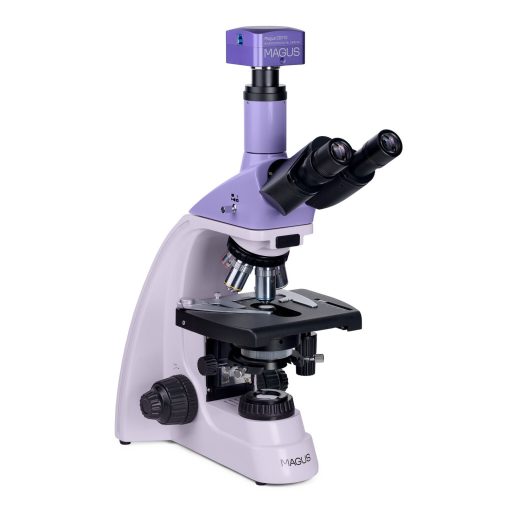

A Magus CDF10 kamera képes az objektum képét Full HD (1920x1080 px) felbontásban megjeleníteni a számítógép monitorán, valamint különböző formátumokban fényképeket és videókat rögzíteni. A kamera és a számítógép közötti adatátvitel USB 3.0 interfészen keresztül történik, 5 Gbps-os adatátviteli sebességgel. Maximális felbontás esetén a videó 125 képkocka/másodperc sebességgel jelenik meg, a képkockák közötti egyenletes átmenetek mellett. A kamera kiválóan alkalmas mozgó objektumok tanulmányozására, és előadásokhoz vagy prezentációkhoz is jól használható.
Optikai elemek

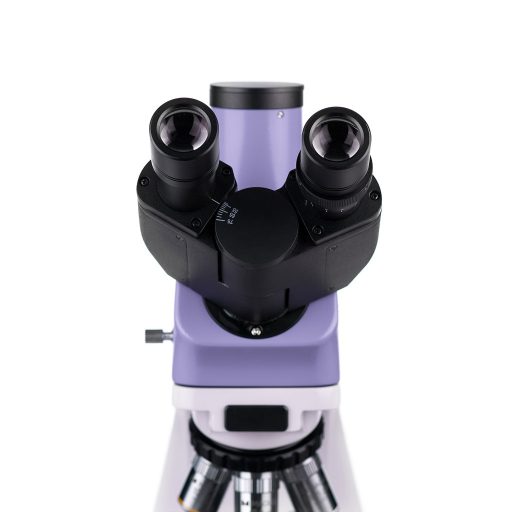

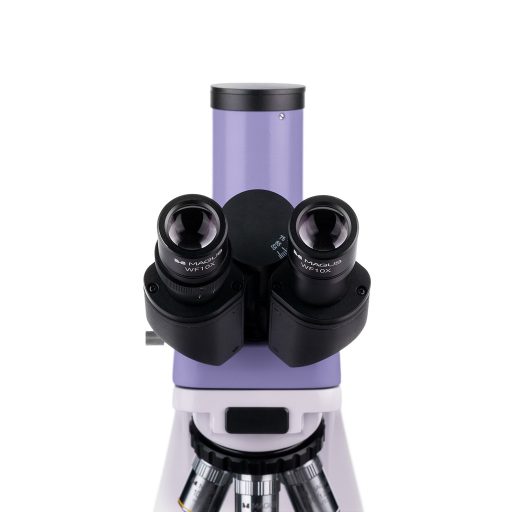

A megfigyelésre szolgáló tubusok 360°-ban elforgathatók, ami biztosítja a szemlencsék beállítását a megfigyelő magasságához. Lehetőség van a bal oldali tubus dioptriájának beállítására. A (külön megvásárolható) digitális kamera felszereléséhez függőleges tubus áll rendelkezésre.
A mikroszkóp végtelen-akromatikus objektíveket használ, és egyszerre 5 objektív szerelhető a revolverfejbe. Egy nyílás szabadon marad egy további objektív hozzáadásához. Az objektívekkel ellátott revolverfej a belső rész felé néz – a felhasználó láthatja az optikai útvonalba illesztett objektíveket. A mikroszkóp nagyítási tartománya 40 és 1000x érték között mozog, a felső határ további szemlencsékkel 1500, 1600 vagy 2000x értékig növelhető.
Világítás
A LED-izzónak köszönhetően a világítás beállításakor a színhőmérséklet nem változik. A LED-izzó 3 W-os, élettartama 50 000 óra, és váltóáramú (AC) tápegységgel működik.
Az Abbe kondenzoron található egy nyílás, amelybe a sötét látóterű csúszka vagy a fáziscsúszka illeszthető be. A csúszkákkal sokkal gyorsabb a mikroszkópos technikák közötti váltás. A mikroszkóp a Köhler-világítás beállításához mező diafragmával is fel van szerelve. A kondenzor állítható magasságú és központosítható.
Tárgyasztal és fókuszálási szerkezet
A minta könnyedén és pontosan mozgatható. A mechanikus rögzítés szükség esetén (pl. kézi pásztázáshoz) eltávolítható a tárgyasztalról. Ezenkívül a pozicionáló állvány nélküli tárgyasztallal könnyebb dolgozni.
A fókuszgombok koaxiálisak, és a mikroszkóp mindkét oldalán megtalálhatók, így a felhasználó szabadon leteheti a kezét az asztalra. Van finom- és durvafókusz-gomb. A szerkezetek könnyedén mozognak, ezért nincs szükség további erőkifejtésre. A készülék durvafókusz-feszültségszabályozó gombbal és durvafókusz-rögzítő gombbal rendelkezik.
Tartozékok
Az opcionális tartozékok a Magus Bio 230TL mikroszkóp teljesítményét az adott alkalmazásoktól függően bővítik. Ilyenek a szemlencsék, az objektívek, a sötétlátótér- és fáziskontraszt-kondenzorok, a polarizációs eszközök, a digitális kamerák, a kalibrációs tárgylemezek stb.

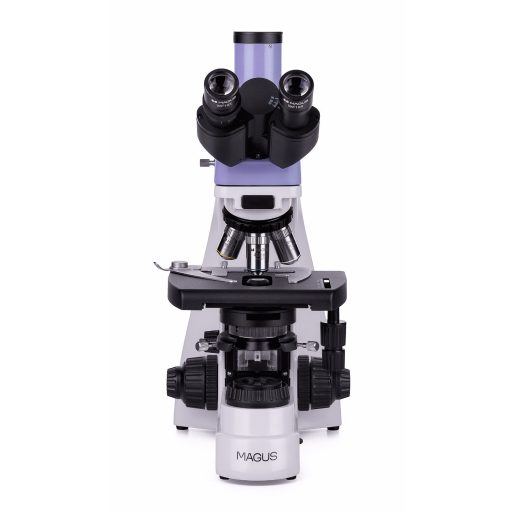

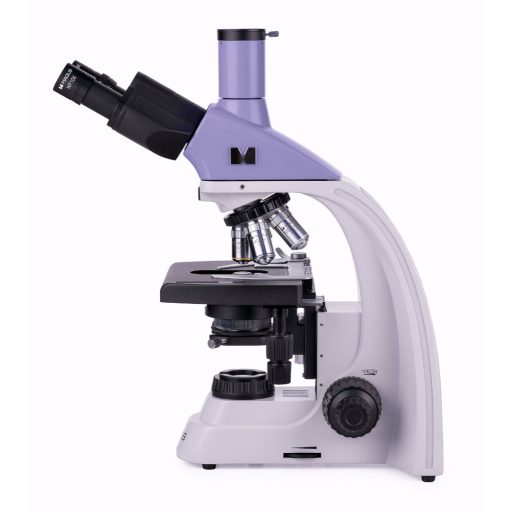

A mikroszkóp főbb jellemzői:
- Háromszemlencsés fejrész függőleges tubussal a kamerához, 360°-os forgatás, dioptriabeállítás a bal oldali tubuson
- Revolver 5 objektívhez, végtelen-akromatikus objektívek
- Megfigyelések áteső fényben, fényforrás: 3 W-os, hosszú élettartamú LED
- Koaxiális durva- és finomfókusz-gombok, durvafókusz-feszültségszabályozó gomb, durvafókusz-rögzítőgomb
- A kondenzor fázis- vagy sötétlátótér-csúszkához kialakított nyílással rendelkezik
- További tartozékok felszerelésének lehetősége
A kamera főbb jellemzői:
- SONY Exmor háttérvilágítással rendelkező CMOS érzékelő a gyenge fényviszonyok mellett is tiszta képekért
- Háromszemlencsés tubusba vagy szemlencsecsőbe szerelhető
- Használható sötét látóterű vagy világos látóterű vizsgálatokhoz nagy nagyítású objektívekkel: 40x, 60x és 100x
- Képek megjelenítése a számítógép képernyőjén; megtekintés, fényképek készítése, illetve 1920x1080 px felbontású videók rögzítése
- A videó képkockasebessége 125 képkocka/másodperc, mely alkalmas mozgó objektumok valós idejű, késleltetés nélküli tanulmányozására és bemutatására
- A csomag tartalmazza a szükséges illesztőprogramokat és szoftvert

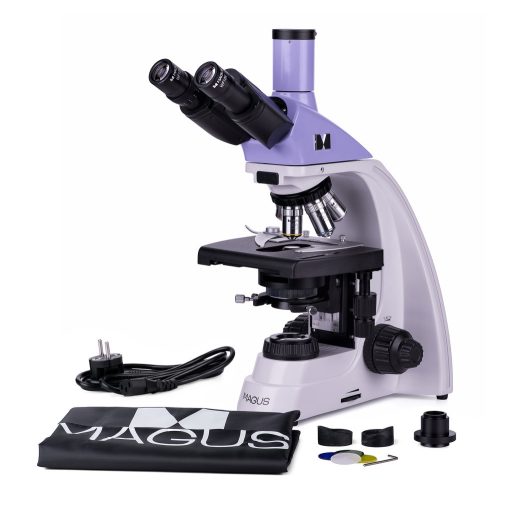

A készlet tartalma:
- Magus CDF10 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Árambemenettel rendelkező alap, áteső fényforrás, fókuszállító mechanizmus, tárgyasztal, kondenzortartó, revolverfej
- Abbe kondenzor
- Háromszemlencsés fejrész
- Végtelen-akromatikus objektív: 4x/0,10
- Végtelen-akromatikus objektív: 10x/0,25
- Végtelen-akromatikus objektív: 40x/0,65 (rugós szerkezetű)
- Végtelen-akromatikus objektív: 100x/1,25 olaj (rugós szerkezetű)
- 10x/18 mm-es szemlencse hosszú szemtávolsággal (2 db)
- Szemkagyló (2 db)
- Szűrő (4 db)
- C-csatlakozójú kamera-adapter
- Immerziós olajat tartalmazó palack
- Váltóáramú (AC) tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/20 mm skálázott szemlencse
- 15x/11 mm szemlencse (2 db)
- 16x/11 mm szemlencse (2 db)
- 20x/11 mm szemlencse (2 db)
- Végtelen-akromatikus objektív: 20x/0,40
- Végtelen síkú akromatikus objektív: 20х/0,40
- Végtelen síkú akromatikus objektív: 60x/0,80 (rugós szerkezetű)
- Fáziskontraszt eszköz
- Fáziscsúszka
- Sötét látótér kondenzor NA 0,9
- Olajjal működő, sötét látótér kondenzor NA 1,36–1,25
- Sötét látótér csúszka
- Polarizációs berendezés
- Kalibráló csúszka
- LCD monitor
| Márka |
Magus |
| Szavatosság |
5 év |
| EAN |
5905555017983 |
| A csomag méretei (HxSzxM): |
43x27x63 cm |
| Szállítási súly |
11.1 kg |
| Elválasztójel |
Magus Bio 230TL biológiai mikroszkóp |
| === Elválasztójel === |
Mikroszkóp műszaki jellemzői |
| Típus |
biológiai, digitális, fény/optikai |
| Mikroszkóp fejrész típusa |
trinokuláris |
| Fejrész |
Gemel fejrész (Seidentopf, 360°-ban forgatható) |
| Fej dőlésszöge |
30° |
| Nagyítás foka, x |
40 — 1000 |
| Nagyítási tartomány |
800x—1280x-os |
| Nagyítás foka, x (opcionális) |
40–1500/1600/2000 |
| Szemlencsecső átmérője, mm |
23.2 |
| Szemlencsék |
10x/18 mm, szemtávolság: 10 mm (*opcionális: 10х/20 mm, skálával, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
| Objektívek |
sonsuz akromatik: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (yağ); ortak odak mesafesi 45 mm (*isteğe bağlı: 20x/0,40; 60xs/0,80) |
| Forgó tárgylencsefoglalat |
5 objektív számára |
| Munkatávolság, mm |
18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
| Pupillatávolság (PD), mm |
48 — 75 |
| Tárgyasztal, mm |
180x150 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm |
75/50 |
| Tárgyasztal |
kéttengelyes mechanikus tárgyasztal, pozicionáló állvány nélkül |
| Szemlencse dioptriabeállítás, dioptria |
±5 (a bal oldali tubuson) |
| Kondenzor |
Abbe kondenzor, N.A. 1,25, középre állítható, állítható magasság, állítható rekesznyílású diafragma, egy nyílás a sötétlátótér-csúszkához és a fáziskontraszt-csúszkához, fecskefarkú rögzítőfoglalat |
| Diafragma |
állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz |
koaxiális, durvafókusz (21 mm, 39,8 mm/kör, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Megvilágítás |
LED |
| Fényerősség-szabályozás |
igen |
| Tápellátás |
220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényforrás típusa |
3 W-os LED |
| Fényszűrők |
igen |
| Üzemi hőmérséklet-tartomány, °C |
5 — 35 |
| További berendezés csatlakoztatható |
fáziskontraszt-eszköz (kondenzor és objektívek), sötét látóterű kondenzor (száraz vagy olajos), polarizációs eszközök (polarizátor és analizátor) |
| Felhasználói szint |
gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje |
bonyolult |
| Használat |
laboratóriumi/orvosi |
| Fényforrás elhelyezkedése |
alsó |
| Vizsgálati módszer |
világos látótér |
| Tok/doboz/táska a készletben |
porvédő |
| Tömeg, kg |
8 |
| Méretek, mm |
200x436x400 |
| === Elválasztójel === |
Digitális kamera |
| Érzékelő |
SONY Exmor CMOS |
| Színes/monokróm |
színes |
| Megapixel |
2 |
| Maximális felbontás, képpont |
1920x1080 |
| Érzékelő mérete |
1/2" (7,2x4,05 mm) |
| Képpont méret, μm |
3.75x3.75 |
| Fényérzékenység |
2350 mV 1/30 s mp-nél |
| Jel/zaj arány |
0,15 mV 1/30 mp-nél |
| Expozíciós idő |
0,1 ms – 15 mp-cel |
| Videófelvétel |
igen |
| Képkockasebesség, fps (milyen felbontás mellett) |
125 (1920x1080 mellett) |
| Telepítés helye |
háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum |
*.jpg, *.bmp, *.png, *.tif |
| Videóformátum |
kimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb) |
| Színképtartomány, nm |
380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa |
elektronikus zár (ERS) |
| Fehéregyensúly |
automata, kézi |
| Expozíció-szabályozás |
automata, kézi |
| Szoftver-tulajdonságok |
expozíciós idő, fényerő, képméret |
| Szoftver |
Magus View |
| Kimenet |
5 Gb/s, USB 3.0 |
| Rendszerkövetelmények |
Rendszerkövetelmények Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 2 GB RAM, USB 3.0 port, CD-ROM, 17"-os vagy annál nagyobb kijelző |
| Rögzítés típusa |
C-foglalat |
| Váz |
tömör alumínium |
| Kamera tápellátása |
egyenáram, 5 V, a számítógép USB portjáról; egy 12 V, 3 A adapter Peltier-elemhez |
| A kamera üzemi hőmérséklet-tartománya, °C |
-10 — 50 |
| Üzemi páratartalom-tartomány, % |
30 — 80 |
