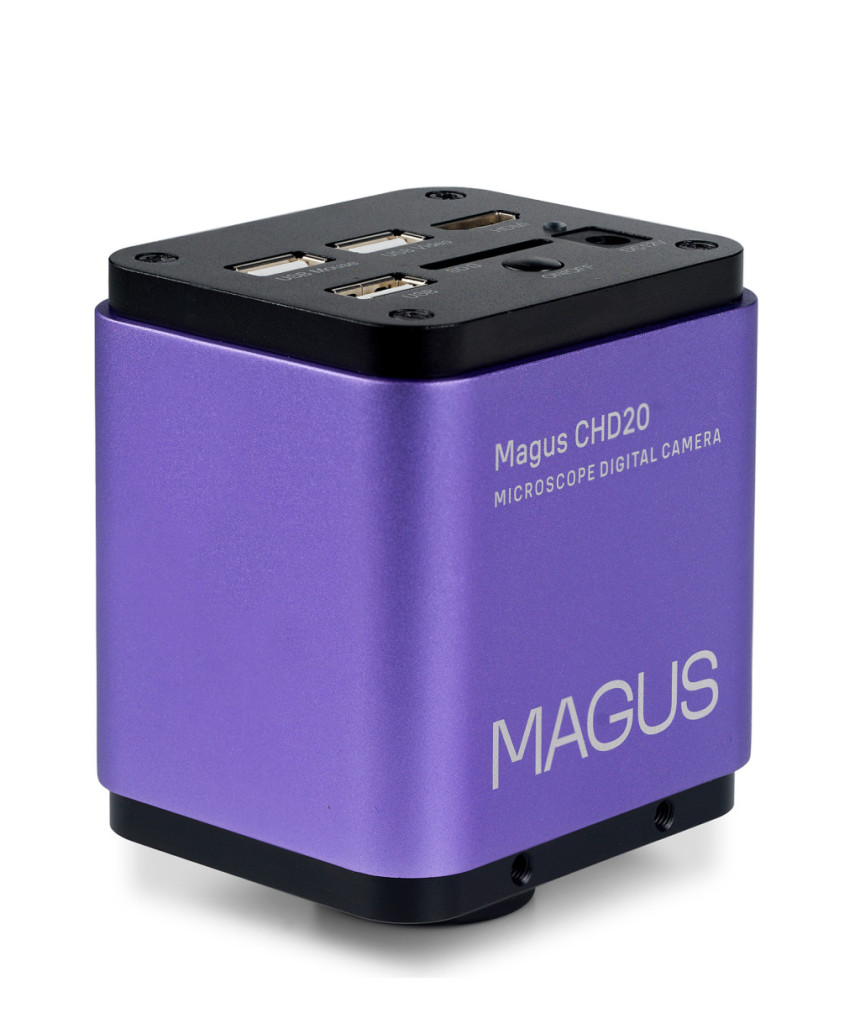

A Magus CHD20 termék egy mikroszkópra szerelhető digitális kamera. Kutatási fényképek és videók rögzítésére és szerkesztésére tervezték, valamint az objektumoknak és azok szerkezeteinek a lineáris és szögmérésére is alkalmas. Az eszköz saját szoftverrel rendelkezik, így nemcsak számítógéphez, hanem közvetlenül egy külső képernyőhöz is csatlakoztatható. Ezért a kamera kétféle interfésszel rendelkezik: HDMI és USB.
A kamera kiváló minőségű Full HD képet (1920x1080 képpont) készít, és nagy képkockasebességet és adatátviteli sebességet biztosít az eszközök között. Nagy fényérzékenységű Sony érzékelőjének köszönhetően még fluoreszkáló fényben is készíthetők felvételek. A kamera egy másik jellemzője az RGB mozaikszűrők alkalmazása. Csökkenti a sötét áramot és tiszta képet biztosít. A kamera teljes rendszerét úgy tervezték, hogy még mozgó objektum megfigyelése során is szakadás, fagyás vagy torzítás nélküli, kiváló minőségű képeket biztosítson.
Érzékelő
A kis méretű (1/2", 3,75x3,75 μm képpontméret) SONY Starvis színes CMOS érzékelő nagy fényérzékenységgel (1/30 mp zársebességnél 1175 mV) rendelkezik, és még gyenge fényviszonyok között is lehetővé teszi a felvételek elkészítését. Ez a háttérvilágítási technológia használatának köszönhető. Ha torzítás nélkül a lehető legszélesebb látómezőt szeretné kapni, akkor egy 0,5–0,7x nagyítású adapter használatát javasoljuk.
Szoftver
A kamerához egy telepítőlemez is jár, amelyen az eszköz használatához szükséges szoftver található. A beépített szoftvernek köszönhetően a Magus CHD20 kamera önállóan is használható fényképek és videók készítésére és azoknak közvetlenül az eszközön történő feldolgozására, vagy akár még az objektumok megmérésére is. A mérések elvégzéséhez a szoftvert előbb kalibrálni kell minden egyes objektívhez egy kalibrációs tárgylemezzel.
Csatlakoztatás külső eszközökhöz

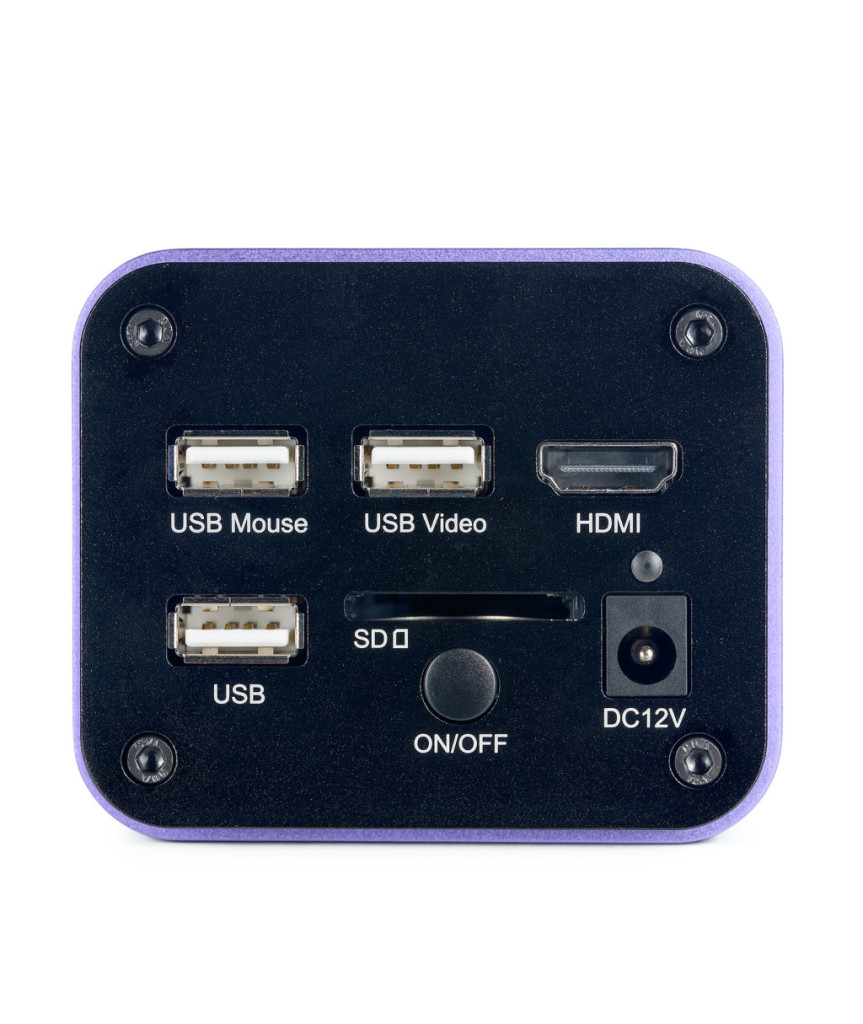

A Magus CHD20 külső képernyőhöz vagy számítógéphez csatlakoztatható, valamint további eszközök integrálását is támogatja. Az eszköz a HDMI interfészen (60 képkocka/mp sebességű lejátszás) keresztül csatlakoztatható monitorhoz, TV-hez vagy projektorhoz. A kamerát USB 2.0 interfészen (50 képkocka/mp sebességű lejátszás) keresztül csatlakoztathatja számítógéphez.
A kamerához egy 32 GB-os SD-kártya is jár. Fényképeket és videókat menthet rá, majd a beépített szoftverrel feldolgozhatja őket. Az USB interfész lehetővé teszi pendrive csatlakoztatását.
A kameraalkalmazásokhoz érdemes egeret használni. Ez is megtalálható a készletben – a kialakításánál fogva segít kiküszöbölni a rezgéseket, amelyek a kamerával való közvetlen érintkezés során előfordulhatnak.
Az eszköz Magus monitorokkal együtt használható, amelyek közvetlenül a kamerára szerelhetők, és ily módon egy mikroszkópos képalkotó rendszert alkotnak.
Rögzítés mikroszkópra

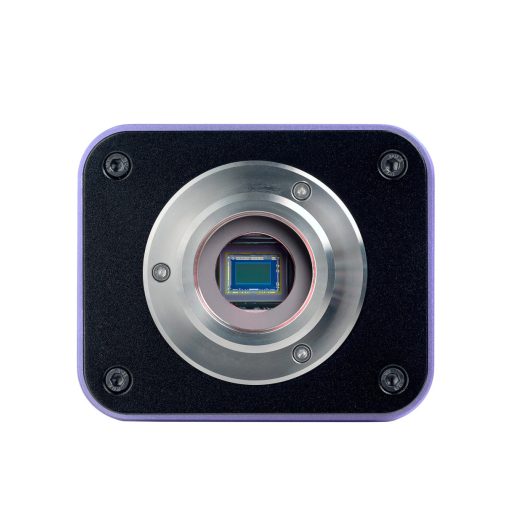

A kamera egy C-foglalat adapter és a tubus átmérőjéhez igazodó adaptergyűrű (külön megvásárolható) segítségével a mikroszkóp szemlencsetubusába illeszthető. Az eszköz egy C-foglalat adapterrel szerelhető a háromszemlencsés tubusba.
Főbb jellemzők:
- Az 1/30 mp melletti 1175 mV fényérzékenységnek köszönhetően gyenge fényviszonyok között vagy fluoreszkáló fényben is készíthet felvételeket
- A kamera kiváló minőségű Full HD képet (1920x1080 képpont) készít
- A beépített szoftvernek hála önállóan lehet fényképeket és videókat rögzíteni és feldolgozni, valamint akár méréseket is végezni az objektumokon
- A HDMI és USB interfészek lehetővé teszik az adatok külső monitoron vagy számítógépen történő megjelenítését – a csatlakozástól függően – 60 vagy 50 képkocka/mp sebességgel
- A kamera RGB mozaikszűrői csökkentik a sötét áramot és tiszta képet adnak
A készlet tartalma:
- Digitális kamera
- HDMI kábel (1,5 m)
- USB 2.0 kábel (2 m)
- USB egér
- 32 GB-os SD-memóriakártya
- AC (váltakozóáramú) adapter 12 V/1 A (Euro)
- Telepítő CD illesztőprogramokkal és szoftverrel
- Felhasználói kézikönyv és garanciajegy
| Márka |
Magus |
| Szavatosság |
5 év |
| EAN |
5905555019147 |
| A csomag méretei (HxSzxM): |
25x17x9 cm |
| Szállítási súly |
1.5 kg |
| Érzékelő |
Sony Exmor/Starvis CMOS |
| Színes/monokróm |
színes |
| Megapixel |
2 |
| Maximális felbontás, képpont |
1920x1080 |
| Érzékelő mérete |
1/2" (7,2x4,05 mm) |
| Képpont méret, μm |
3.75x3.75 |
| Interfész csatlakozások |
HDMI 1,4, USB 2.0 |
| Memóriakártya |
SD akár 32 GB tárhelyig |
| További berendezés csatlakoztatható |
USB egér, pendrive (USB) |
| Fényérzékenység |
1175 mV 1/30 s |
| Jel/zaj arány |
0,15 mV 1/30 mp-nél |
| Expozíciós idő |
0,04 ms – 1000 ms |
| Videófelvétel |
igen |
| Képkockasebesség, fps (milyen felbontás mellett) |
50–1920x1080 (USB) esetén, 60–1920x1080 (HDMI) esetén |
| Telepítés helye |
háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum |
*.jpg, *.tif |
| Videóformátum |
*.h264/*.h265, *.mp4 |
| Színképtartomány, nm |
380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa |
elektronikus zár (ERS) |
| Rendszerkövetelmények |
Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 4 GB RAM, USB 2.0 port, RJ45, CD-ROM, 19"-os vagy annál nagyobb kijelző |
| Szoftver |
HDMI: beépített; USB: Magus View |
| Rögzítés típusa |
C-foglalat |
| Váz |
CNC alumíniumötvözet |
| Tápellátás |
egyenáramú (DC) adapter 12 V, 1 A |
| Az egyenáramú tápadapter műszaki adatai |
bemenet: AC (váltakozóáramú) feszültség 100–240 V, 50/60 Hz, kimenet: DC (egyenáramú) feszültség 12 V/1 A |
| Üzemi hőmérséklet-tartomány, °C |
-10 — 50 |
| Üzemi páratartalom-tartomány, % |
30 — 80 |
