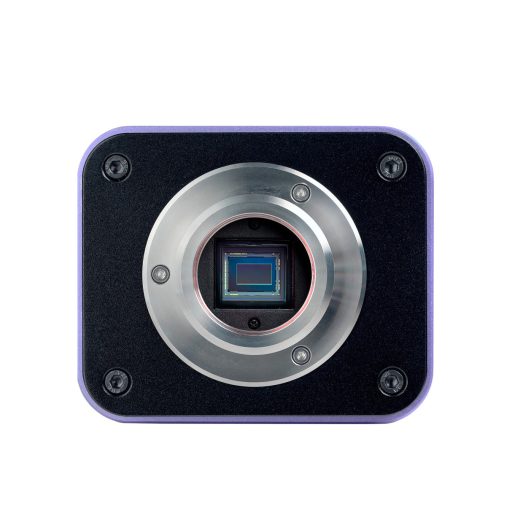

A Magus CHD50 olyan kamera, amelyet mikroszkóppal történő integrációra terveztünk. A készülék beépített szoftverével fényképek és videofelvételek készíthetők, feldolgozható az eredmény és mérések végezhetők a tárgyon. A kamera három különböző interfészen keresztül (HDMI, WLAN, és USB 2.0) tud csatlakozni a számítógéphez, vagy egyéb olyan berendezéshez, ami képes megjeleníteni a fényképeket és videofelvételeket. A 8 MP-s érzékelő kiváló minőségű képeket készít 4K-s felbontásban (3840x2160 px). A kamera automatikusan kapcsol Full HD-s (1920x1080 px) lejátszási módba, ha ezt kéri a külső képernyő. A videofelvételi képkockasebesség 30 fps. Az eszköz autofókusz funkcióval van ellátva. Az eredmény kiváló minőségű, realisztikus, részletes kép késés, szakadozás és elmosódottság nélkül, még akkor is, ha a tárgy mozog.
Digitális kamerával »
Érzékelő
A berendezést 8 MP-s SONY Stavis CMOS-érzékelőre építettük. A háttérvilágítási mód 505 mV-s fényérzékenységet biztosít, 1/30 másodperces zársebesség mellett. Az érzékelő mérete 1/1,8'', 2,0x2,0 μm pixelmérettel. A torzítás nélküli maximális látómező létrehozásához használjon 0,5x–0,75x nagyítású adaptert.
Szoftver
A kamera USB 2.0 és WLAN csatlakozáson keresztül számítógéphez, valamint HDMI csatlakozáson keresztül TV-monitorhoz vagy projektorhoz köthető. HDMI csatlakozással a kamera automatikusan fókuszál a tárgyra, így a berendezés plusz erőfeszítés nélkül hoz létre tiszta fényképeket vagy videókat. A szoftver használatával szerkeszthetők a képek, valamint meg lehet mérni az adott tárgy lineáris és szögméreteit, valamint annak szerkezetét. A mérés végrehajtásához a kalibráló csúszkával kalibrálja a kamera szoftverjét az egyes objektumokhoz.
Beszerelés a mikroszkópba
A kamerát a mikroszkóppal úgy integrálhatja, hogy azt felszereli a trinokuláris tubusra, vagy az egyik szemlencse helyére a szemlencsetubusra. Mindkét esetben C-foglalatú adapterre lesz szüksége. A szemlencsetubushoz való csatlakoztatáshoz egy adaptergyűrűt is be kell szereznie, hogy a szemlencsetubushoz tudja csatlakoztatni.
Kiegészítő eszközök
A hatékonyabb működés érdekében javasoljuk, hogy egyéb, kiegészítő eszközöket is csatlakoztasson a kamerához. Egér használatával kiküszöbölhető a vibrálás, amikor közvetlen kapcsolat áll fenn a kamerával (csatlakozás USB porton keresztül). Az elkészített képeket és videofelvételeket SD-kártyára vagy pendrive-ra is elmentheti. Teljes képalkotó rendszer létrehozásához speciális Magus képernyőt is használhat. Ezeket közvetlenül is telepítheti a kamerára, és integrálhatja a Magus mikroszkóppal.
Főbb jellemzők:
- A 8 MP CMOS-érzékelő 4K felbontású képet hoz létre (3840x2160 px). A berendezés ezt automatikusan átalakítja Full HD-vá (1920x1080 px), ha a külső képernyő ezt igényli.
- Három különböző – HDMI, WLAN, és USB 2.0 – interfész teszi lehetővé, hogy a kamerát számítógéphez vagy külső képernyőhöz lehessen csatlakoztatni
- Az 1/30 másodperces zársebesség melletti 505 mV-os fényérzékenység mellett még alacsony megvilágításnál is készíthet filmet
- Az autofókusz akkor van engedélyezve, ha a berendezés HDMI-n keresztül csatlakozik. Ez a mód minden további erőfeszítés nélkül biztosít tiszta képet.
- A beépített szoftverrel a kamera önállóan, számítógép nélkül is képes működni
A készlet tartalma:
- Digitális kamera
- HDMI-kábel (2 m)
- USB 3.0 kábel (1,5 m)
- USB egér
- 32 GB-os SD-memóriakártya
- USB Wi-Fi-adapter (2 db)
- AC (váltakozóáramú) adapter 12 V/1 A (Euro)
- Telepítő CD illesztőprogramokkal és szoftverrel
- Felhasználói kézikönyv és garanciajegy
| Márka |
Magus |
| Szavatosság |
5 év |
| EAN |
5905555019178 |
| A csomag méretei (HxSzxM): |
25x17x9 cm |
| Szállítási súly |
1.6 kg |
| Érzékelő |
Sony Exmor/Starvis CMOS |
| Színes/monokróm |
színes |
| Megapixel |
8 |
| Maximális felbontás, képpont |
3840x2160 |
| Érzékelő mérete |
1/1,8" (7,68x4,32 mm) |
| Képpont méret, μm |
2x2 |
| Automatikus fókuszálás |
igen |
| Interfész csatlakozások |
HDMI 1.4, WLAN, USB2.0 |
| Memóriakártya |
SD akár 32 GB tárhelyig |
| Fényérzékenység |
505 mV 1/30 másodperccel |
| Jel/zaj arány |
0,1 mV 1/30 mp-nél |
| Expozíciós idő |
0,04 ms – 1000 ms |
| Videófelvétel |
igen |
| Képkockasebesség, fps (milyen felbontás mellett) |
30–3840x2160 (HDMI) esetén, 30–3840x2160 (USB) esetén, 30–3840x2160 (WLAN) esetén |
| Telepítés helye |
háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum |
*.jpg, *.tif |
| Videóformátum |
*.h264/*.h265, *.mp4 |
| Színképtartomány, nm |
380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa |
elektronikus zár (ERS) |
| Rendszerkövetelmények |
Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 4 GB RAM, USB 2.0 port, RJ45, CD-ROM, 19"-os vagy annál nagyobb kijelző |
| Szoftver |
HDMI: beépített; USB: Magus View |
| Rögzítés típusa |
C-foglalat |
| Váz |
CNC alumíniumötvözet |
| Tápellátás |
egyenáramú (DC) adapter 12 V, 1 A |
| Az egyenáramú tápadapter műszaki adatai |
bemenet: AC (váltakozóáramú) feszültség 100–240 V, 50/60 Hz, kimenet: DC (egyenáramú) feszültség 12 V/1 A |
| Üzemi hőmérséklet-tartomány, °C |
-10 — 50 |
| Üzemi páratartalom-tartomány, % |
30 — 80 |
