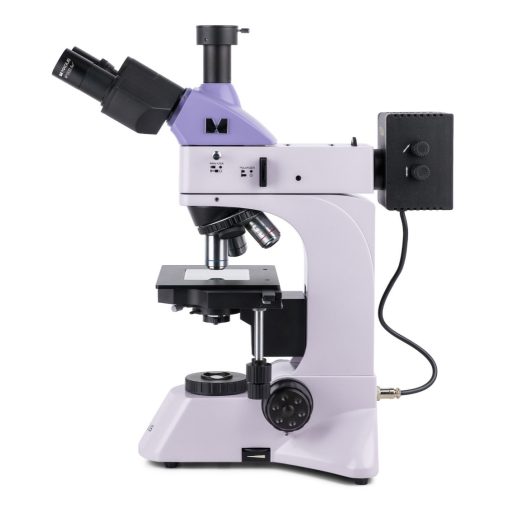

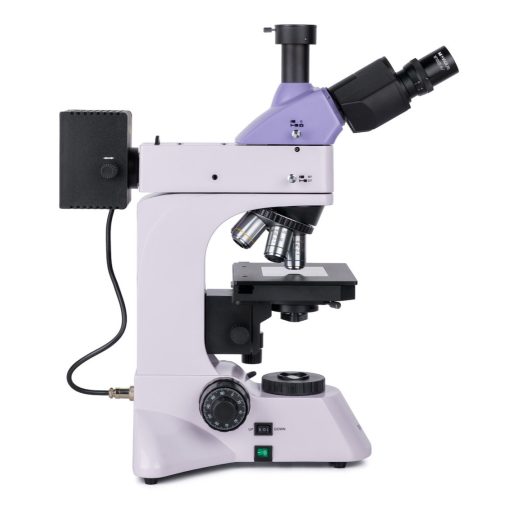

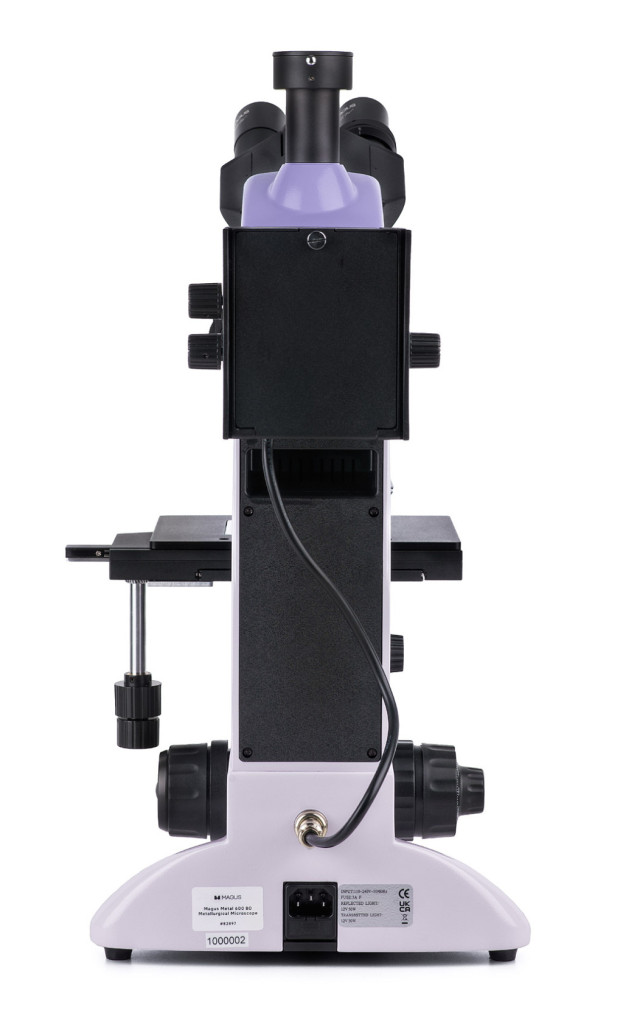

A Magus Metal D600 BD LCD metallográfiai digitális mikroszkópot a tárgyak visszavert fényben történő vizsgálatára tervezték, fénymezős, sötétmezős és polarizációs mikroszkópiás technikákkal. Ez a mikroszkóp fém- és félvezető minták, valamint egyéb sík és csiszolt, nagy fényvisszaverő képességű minták vizsgálatára szolgál. Áteresztett fényben áttetsző mintákat, például vékony filmeket és szűrőkön megrekedt részecskéket vizsgálhat. A mikroszkóp használható a kohászati és gépiparban, mérnöki és minőségellenőrző laboratóriumokban, valamint műszaki egyetemeken.
Digitális kamera
A Magus CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el.
A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.
Monitor
A Magus MCD40 monitor a Magus mikroszkóp vizualizációs rendszerének használatára szolgál.
A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A Magus 4K HDMI kamerákat támogatja.
A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul.
A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.
Optikai elemek
A háromszemlencsés fejrész a digitális kamera felszereléséhez alkalmas, háromszemlencsés tubussal rendelkezik. A sugárelosztó a fényt a kamerára irányítja, két pozíció áll rendelkezésre: 100:0 és 0:100. A fénysugár egészen az okulárokba vagy a háromlencsés tubusba megy. A dioptriaállító gyűrű a bal oldali okuláron található.
A mikroszkóp nagyítása alapkonfigurációban 50–400x. További objektívek és okulárok növelik a nagyítási tartományt. A mikroszkóp sík akromatikus objektíveket használ nagy munkatávolsággal a fénymezős és sötétmezős mikroszkópiás technikákhoz. A revolverfejben öt nyílás van objektívek felszereléséhez – négy objektív a termékkel szállítva, egy pedig opcionális. Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.
Megvilágítás
A megvilágítás meleg halogénlámpákat használ, amelyek még hosszú ideig tartó munkavégzés esetén sem fárasztják el a szemet. Az áteresztett fényű világítás teljesítménye 30 W, a visszavert fényű világításé pedig 50 W, ami kényelmes munkát biztosít a sötétmezős mikroszkópiával.
A visszaverődő fényt használó megvilágítás rendszer a következőket tartalmazza: sötétmező készülék, polarizációs készülék, középre állítható mező- és apertúramembrán a Köhler-megvilágítási módszerhez, valamint színszűrők. A fényforrás központosítható is.
Az áteresztett fényű megvilágító rendszer a következőket tartalmazza: egy kondenzort egy lefelé fordítható lencsével az alacsony nagyítású objektívekhez, valamint egy apertúra- és mezőátlót a Köhler-módszerhez.
Tárgyasztal és fókuszáló mechanizmus
A minta a tárgyasztallal együtt mozog két tengely mentén. A vizsgált minta magassága nem haladhatja meg a 20 mm-t. Az áttetsző mintákkal való munkavégzéshez a tárgyasztal átlátszó üveglappal rendelkezik.
A fókuszálás a mikroszkóp alsó részén mindkét oldalon található koaxiális durva és finom fókuszáló gombokkal állítható. Ez lehetővé teszi a megfigyelő számára, hogy kezét szabadon az asztalra helyezze, ahelyett, hogy a levegőben tartaná. A durva fókuszáló mechanizmus rögzítőgombbal rendelkezik a készülék jobb oldalán, valamint feszültségszabályozóval baloldalt.
Tartozékok
A Magus Metal 600 BD mikroszkóppal kompatibilis tartozékok köre a következőket tartalmazza: nagy munkatávolságú objektívek fénymezőhöz és sötétmezőhöz, okulárok, kalibrációs tárgylemezek és digitális fényképezőgépek.
A mikroszkóp főbb jellemzői:
- 20 mm-es átlátszatlan, sík polírozott minták megfigyelése visszavert fényben fénymikroszkópiás, sötétmezős és polarizációs mikroszkópiás technikákkal
- Áttetsző objektumok megfigyelése áteső fényben
- Háromszemes tubus digitális fényképezőgép és két pozícióban (100:0 és 0:100) elhelyezhető sugárelosztó felszereléséhez
- Sík akromatikus objektívek nagy munkatávolsággal; a BD a fénymezőt és a sötétmezőt is jelöli
- Áteresztett fényű megvilágító – 30 W-os halogén izzó, visszavert fényű megvilágító – 50 W-os halogén izzó biztosítja a kényelmes munkavégzést sötétmezős mikroszkópiával
- Köhler megvilágítás (visszavert fény) a fényforrás, a mező- és rekeszdiafragmák központosításának lehetőségével; színszűrők
- Köhler-megvilágítás (átmenő fény) centrálással és állítható magasságú Abbe-kondenzorral, lehajtható kondenzátorlencse alacsony nagyítású objektívekhez
- Teljesen kompatibilis okulárok és objektívek széles választéka
A kamera főbb jellemzői:
- A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
- Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
- 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
- A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

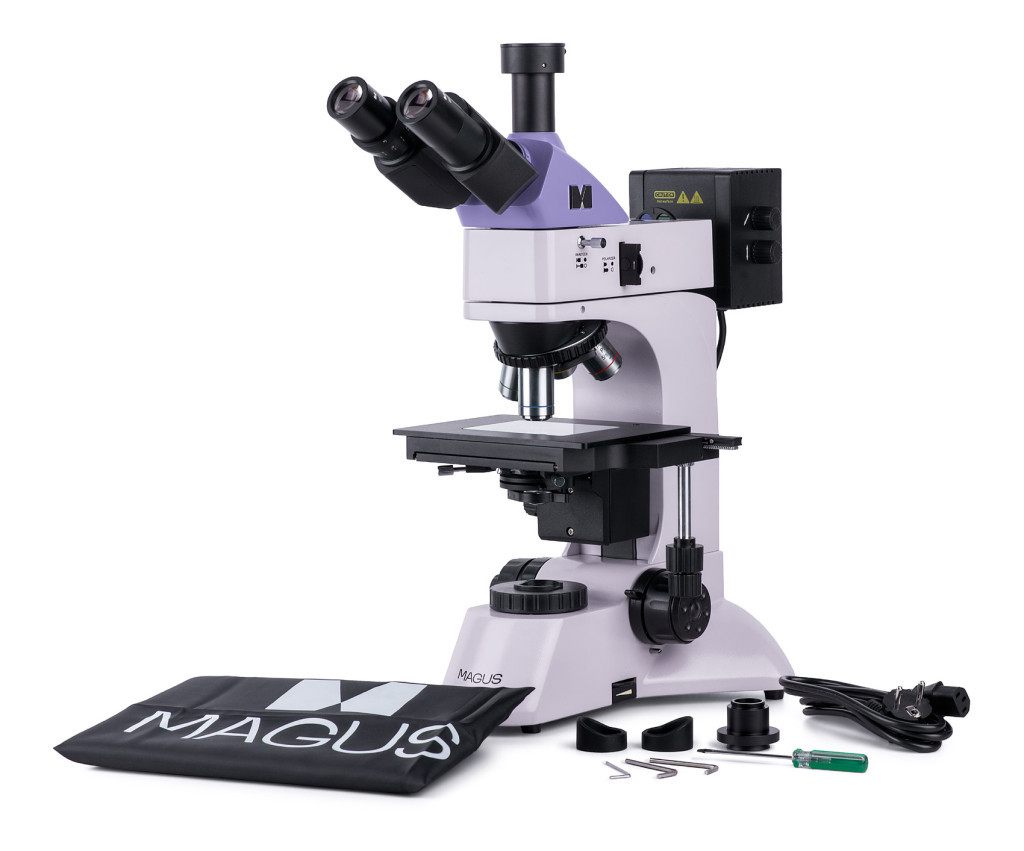

A készlet tartalma:
- Magus CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Magus MCD40 LCD monitor
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Fényvisszaverő világítás lámpaházzal
- Háromszemlencsés fejrész

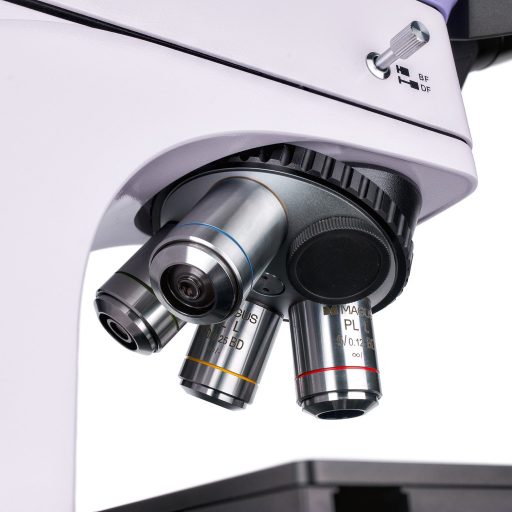

- Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
- Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
- Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
- Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm

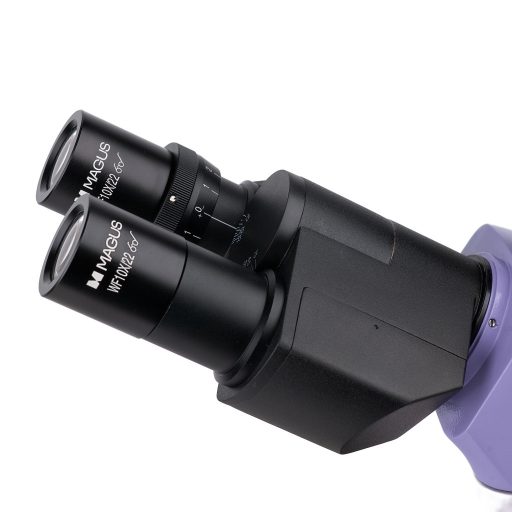

- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- Átlátszó asztallap
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Váltóáramú (AC) tápkábel
- Fényvisszaverő világítás tápkábele
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mm
- Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM: 1,9 mm
- Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM: 0,8 mm
- Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM: 0,4 mm
- Kalibrációs tárgylemez
| Márka |
Magus |
| Szavatosság |
5 év |
| EAN |
5905555018317 |
| A csomag méretei (HxSzxM): |
35x30x75 cm |
| Szállítási súly |
17.25 kg |
| Elválasztójel |
Magus Metal 600 BD metallográfiai mikroszkóp |
| Típus |
fény/optikai, metallográfiai |
| Mikroszkóp fejrész típusa |
digitális képernyő / PC monitor, trinokuláris |
| Fejrész |
Siedentopf |
| Fej dőlésszöge |
30° |
| Nagyítás foka, x |
50 — 400 |
| Nagyítási tartomány |
200x—800x-os |
| Nagyítás foka, x (opcionális) |
50–1000/1250/1500/2000/2500 |
| Szemlencsecső átmérője, mm |
30 |
| Szemlencsék |
10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívek |
végtelen sík akromatikus: PL H 5x/0,12 BD, PL H 10x/0,25 BD, PL H 20x/0,40 BD, PL H 40x/0,60 BD; parfokális távolság 45 mm (*opcionális: PL H 50x/0,70 BD, PL H 60x/0,70 BD, PL H 80x/0,80 BD, PL H 100x/0,85 BD (száraz)) |
| Forgó tárgylencsefoglalat |
5 objektív számára |
| Munkatávolság, mm |
9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Pupillatávolság (PD), mm |
48 — 75 |
| Tárgyasztal, mm |
210x140 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm |
75/50 |
| Tárgyasztal |
kéttengelyes mechanikus tárgyasztal üveglappal |
| Szemlencse dioptriabeállítás, dioptria |
±5 (a bal oldali tubuson) |
| Kondenzor |
áteresztett fény: középre állítható és magasságban állítható Abbe-kondenzor, NA 1,25, állítható rekeszmembrán és lehajtható lencse, reteszelőcsavarokkal |
| Diafragma |
áteresztett és visszavert fény: beépített rekesz- és meződiafragma |
| Fókusz |
koaxiális, durvafókusz (25 mm, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Megvilágítás |
halogén |
| Fényerősség-szabályozás |
igen |
| Tápellátás |
220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényszűrők |
zöld, kék, sárga, matt |
| Üzemi hőmérséklet-tartomány, °C |
5 — 35 |
| Kiegészítő |
beépített analizátor és eltávolítható polarizáló, sötét látóterű eszköz |
| Felhasználói szint |
gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje |
bonyolult |
| Használat |
metallográfiai |
| Fényforrás elhelyezkedése |
két helyen |
| Vizsgálati módszer |
polarizáció, sötét látótér, világos látótér |
| Tok/doboz/táska a készletben |
porvédő |
| Tömeg, kg |
11 |
| === Elválasztójel === |
Digitális kamera |
| Érzékelő |
Sony Exmor/Starvis CMOS |
| Színes/monokróm |
színes |
| Megapixel |
8 |
| Maximális felbontás, képpont |
3840x2160 |
| Érzékelő mérete |
1/1,2'' (11,14x6,26 mm) |
| Képpont méret, μm |
2.9x2.9 |
| Interfész csatlakozások |
HDMI 1,4, USB 3.0, Wi-Fi |
| Memóriakártya |
SD akár 32 GB tárhelyig |
| További berendezés csatlakoztatható |
USB egér, Wi-Fi adapter (USB), pendrive (USB) |
| Fényérzékenység |
1028 mV 1/30 s |
| Jel/zaj arány |
0,13 mV 1/30 mp esetén |
| Expozíciós idő |
0,014 ms – 1000 ms |
| Videófelvétel |
igen |
| Képkockasebesség, fps (milyen felbontás mellett) |
30–1920x1080 (Wi-Fi) esetén, 30–3840x2160 (HDMI) esetén, 30–3840x2160 (USB 3.0) esetén |
| Telepítés helye |
háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum |
*.jpg, *.tif |
| Videóformátum |
*.h264/*.h265, *.mp4 |
| Színképtartomány, nm |
380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa |
elektronikus zár (ERS) |
| Szoftver |
HDMI: beépített; USB: Magus View |
| Rendszerkövetelmények |
Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 4 GB RAM, USB 2.0 port, RJ45, CD-ROM, 19"-os vagy annál nagyobb kijelző |
| Rögzítés típusa |
C-foglalat |
| Váz |
CNC alumíniumötvözet |
| Kamera tápellátása |
DC adapter 12 V, 1 A |
| Az egyenáramú tápadapter műszaki adatai |
bemenet: AC (váltakozóáramú) feszültség 100–240 V, 50/60 Hz, kimenet: DC (egyenáramú) feszültség 12 V/1 A |
| A kamera üzemi hőmérséklet-tartománya, °C |
-10 — 50 |
| Üzemi páratartalom-tartomány, % |
30 — 80 |
| === Elválasztójel === |
Monitor |
| Mátrix típusa |
IPS |
| Kijelző átmérője, hüvelyk |
13.3 |
| Kijelző felbontása, px |
3840x2160 (4K) |
| Képarány |
16:9 |
| Fényerő, cd/m² |
400 |
| Megjelenített színek száma |
16,7 m |
| Kontraszt |
1000:1 |
| Vízszintes/függőleges látószög, ° |
178/178 |
| A látható képernyőterület mérete (SzxMa), mm |
295x165 |
| Pixelosztás (SzxMa), mm |
0,154x0,154 |
| Az optikai forrás frekvenciája, Hz |
60 |
| A mátrix háttérvilágítás típusa |
LED |
| LED háttérvilágítás élettartama, h |
50000 |
| Interfész |
HDMI |
| Üzemi hőmérséklet-tartomány, °C |
-15 — 55 |
| Üzemi páratartalom-tartomány, % |
10 — 90 |
| Tápellátás |
AC 110–220 V, DC 5–12 V/1 A (C típus) |
| Áramfogyasztás, W |
12 (max.) |
