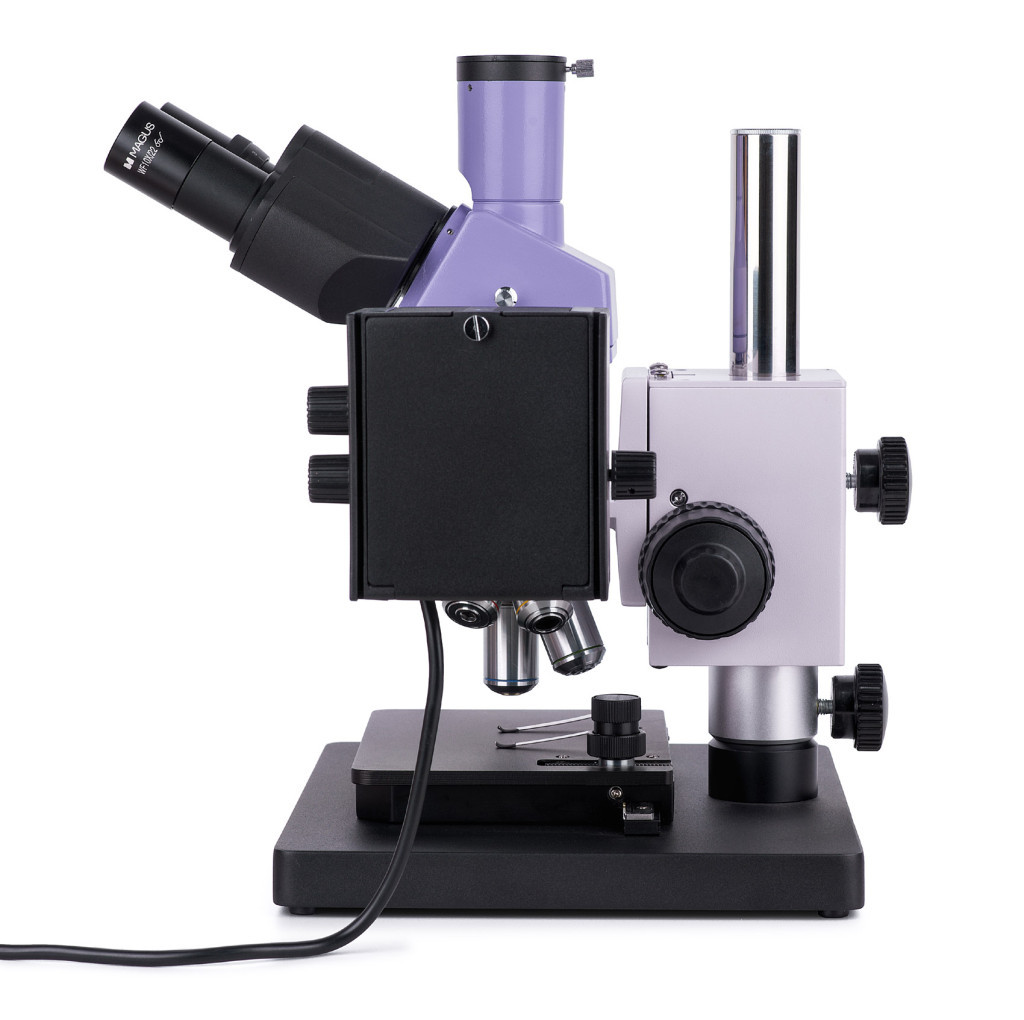

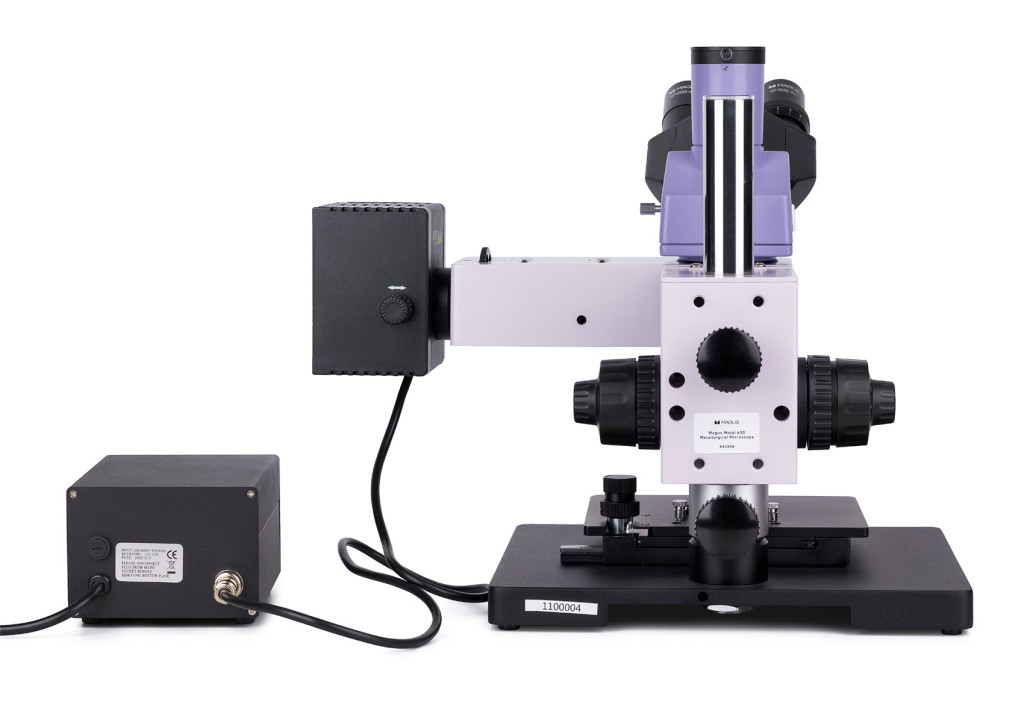

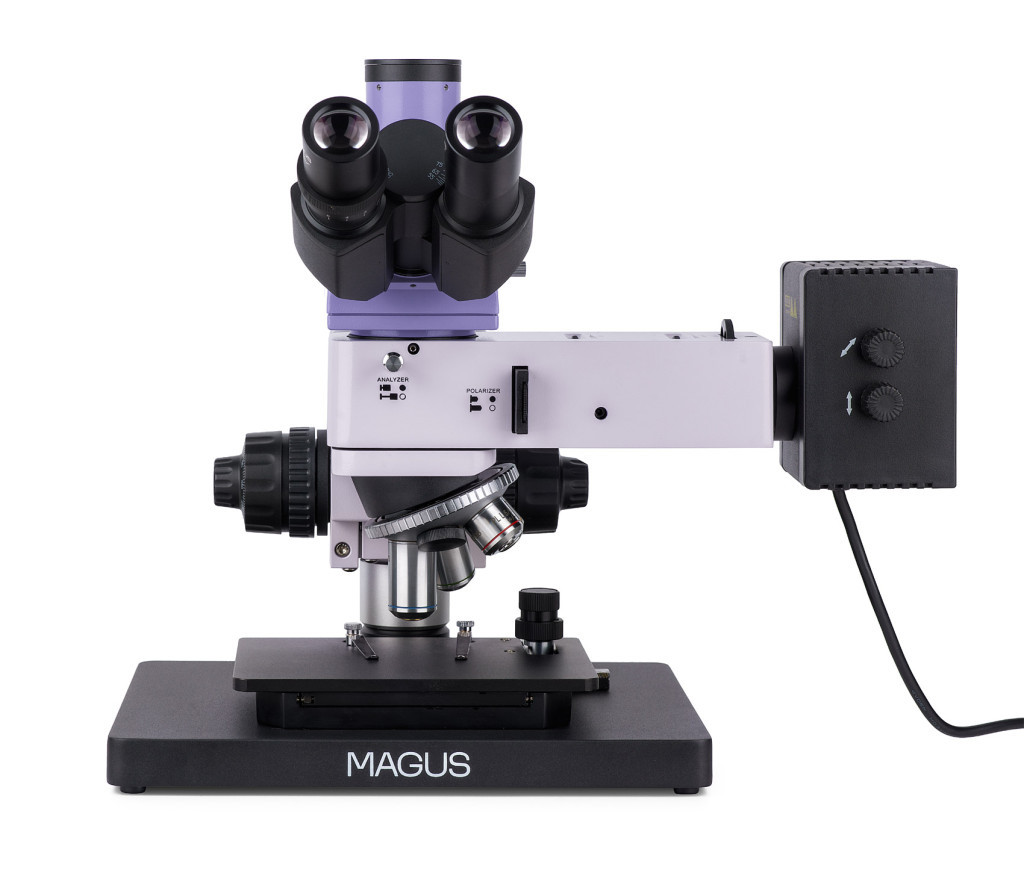

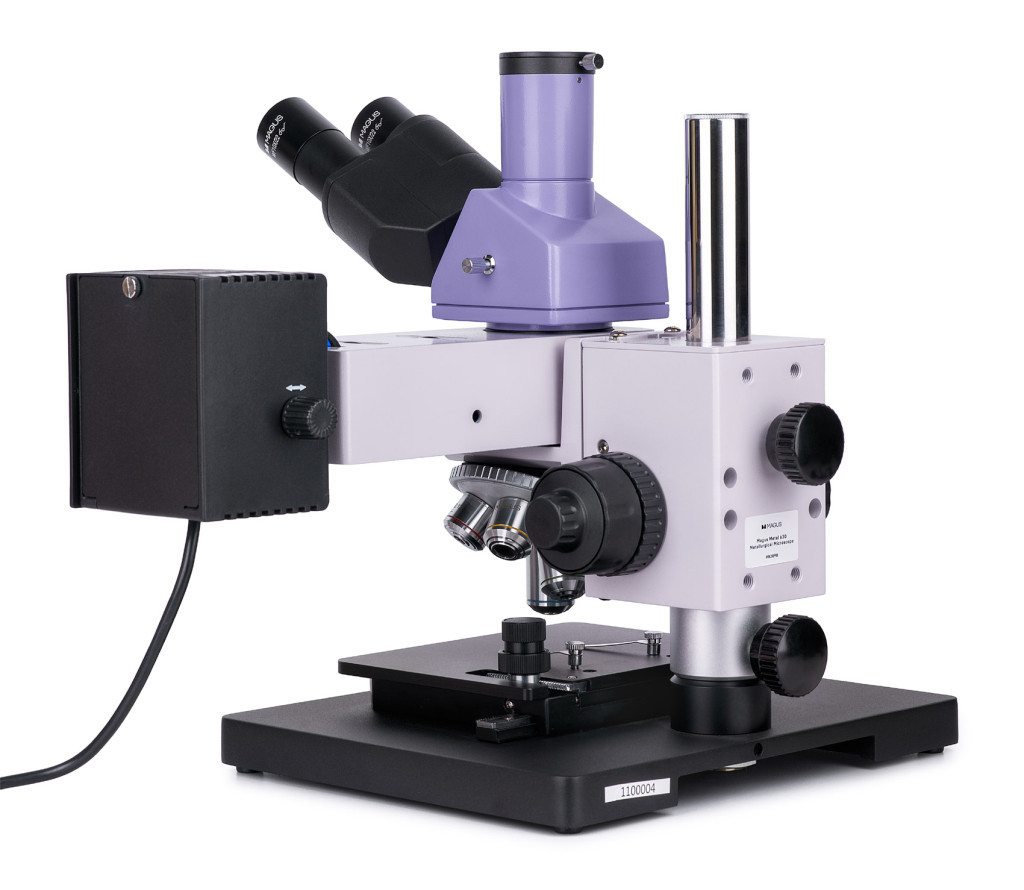

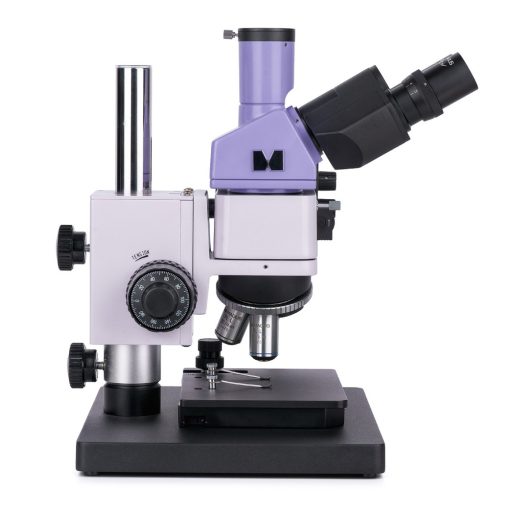

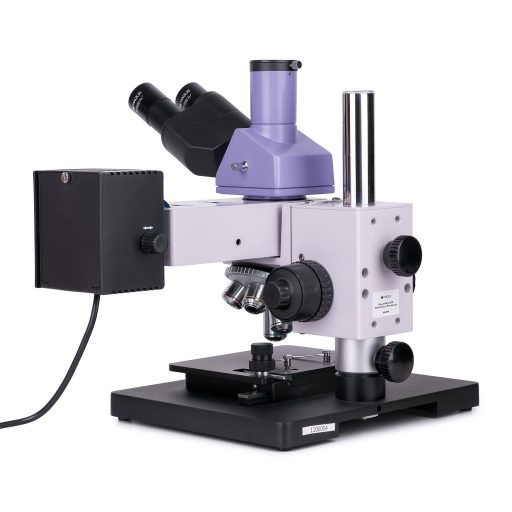

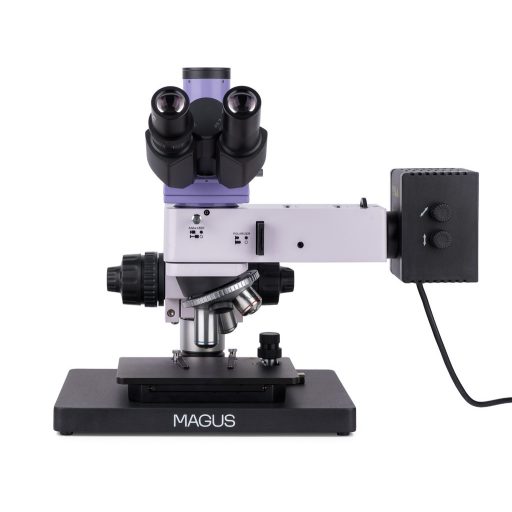

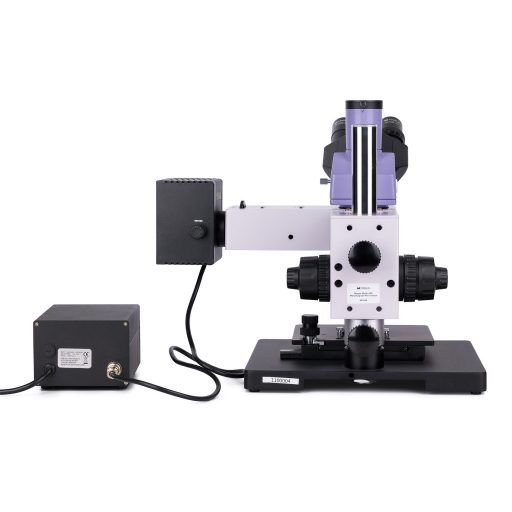

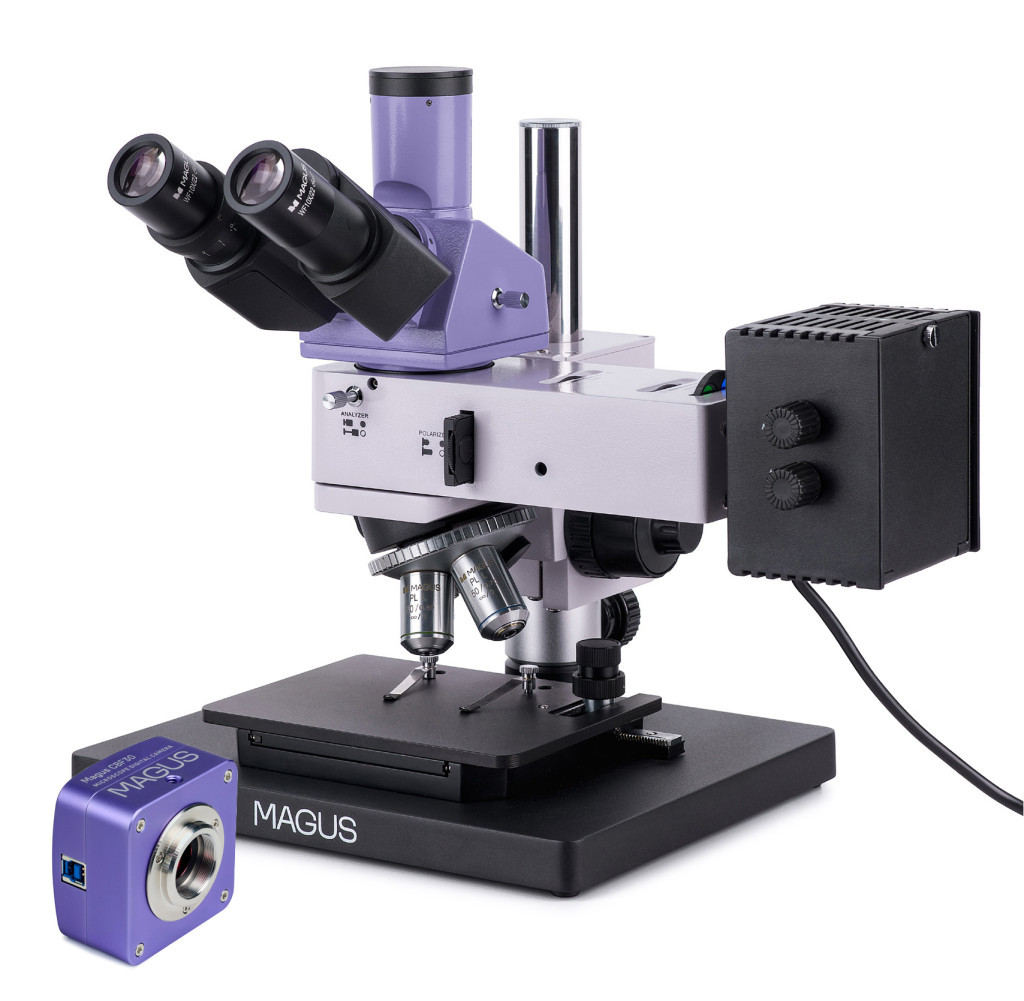

A Magus Metal 630 visszaverődő fényű metallográfiai mikroszkóppal bármilyen magasságú és méretű nem átlátszó objektumok mikrostruktúrája vizsgálható. Fémekhez, ötvözetekhez, félvezetőkhöz és festékbevonatokhoz is használható. Rendelkezésre álló mikroszkópiai technikák: világos látóterű, polarizált fényű. A mikroszkóp egyik előnye a kompakt mérete, aminek köszönhetően a korlátozott munka- és tárolóterülettel rendelkező laboratóriumok számára is ideális megoldást kínál. A Magus Metal 630 mikroszkóp kiváló választás a különféle iparági szektorokban működő vállalatoknak, a kutatóközpontoknak, valamint az egyetemi tanszékeknek.

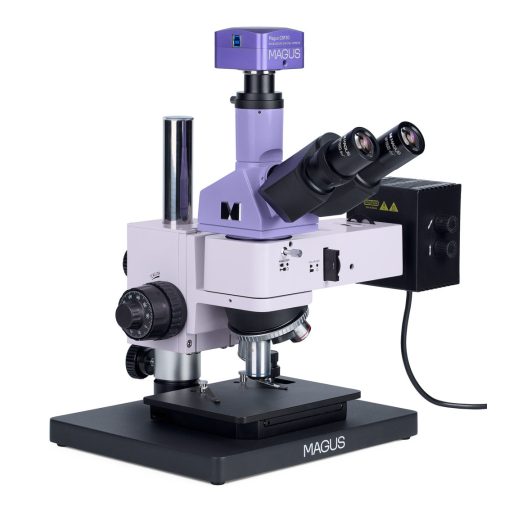

Digitális kamera

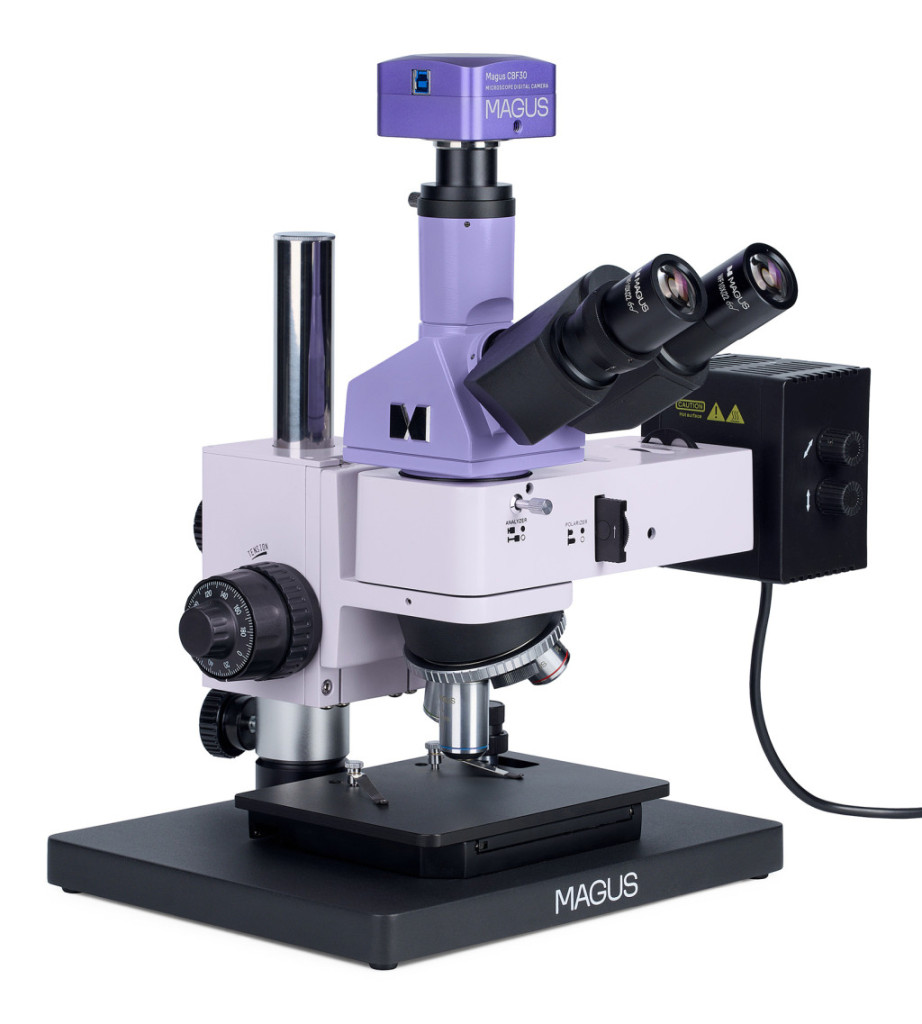

A Magus CBF30 digitális kamerával mikroszkópon keresztül készíthet fényképeket és videókat, szerkesztheti az így kapott fájlokat, bemutatókat szervezhet, valamint (megfelelő kalibrálás után) lineáris és szögméréseket végezhet az objektumokon.
A készülék világos látóterű módszerrel működő mikroszkópokon használható 4x, 10x, 20x és 40x objektívekkel.
A 6,3 megapixeles érzékelő éles, részletdús fényképek és videók készítését teszi lehetővé legfeljebb 3072x2048 px felbontással. Szükség esetén a felbontás 1536x1024 px-re csökkenthető. A képkockasebességet ez azonban nem befolyásolja, az marad 59 fps, ami biztosítja az akadozás és késleltetés nélküli sima képkocka átmeneteket.
A SONY Exmor háttérvilágítású színes CMOS-érzékelő gyenge fényviszonyok között is lehetővé teszi a fényképezőgép használatát. A kép olvasható és erős fényű marad. A lehető legtisztább, torzításmentes képet 0,5x–0,75x nagyítású adapter használata biztosítja.
Optikai elemek
A mikroszkóp optikája végtelenre korrigált. A kamera rögzítésére szolgáló háromszemlencsés tubus függőlegesen helyezkedik el. A fénysugár a szemlencsékre vagy a háromszemlencsés tubusba is irányítható. A kamerát az alapkonfiguráció nem tartalmazza. A kétszemlencsés fejrész 30°-ban döntött, így akár órákon át kényelmesen használható ez a mikroszkóp. A bal szemlencsén dioptriakorrekció is elérhető, hogy az optikai elemeket a felhasználó látásához lehessen állítani.

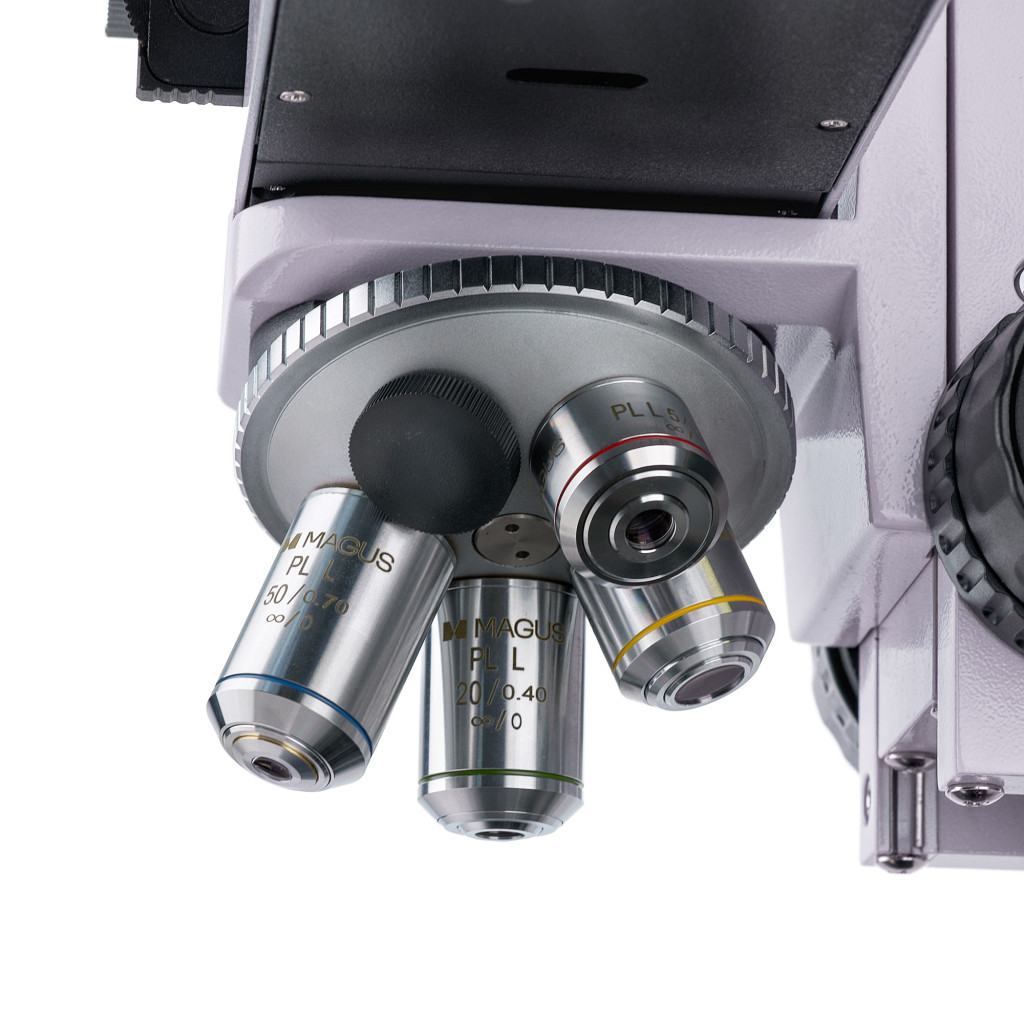

A revolverfejben 5 foglalat található. A készletben 4 darab sík-akromatikus objektív található. Amikor beszerelik őket, még marad egy hely egy opcionális objektív beszerelésére is. A nagy munkatávolságú objektíveket világos látóterű mikroszkópiához tervezték.
Megvilágítás
A mikroszkóp csak visszaverődő fényű világítást használ. A világítási rendszer magába foglal egy polarizációs eszközt, egy apertúra diafragmát és egy tárgyoldali diafragmát. Fényforrás: 30 W-os halogén izzó. Világítása kényelmesen használható, nem fárasztja a szemet. A diafragma és a fényforrás központosítható, és elérhető egy Köhler világítási konfiguráció is. A termékhez színszűrők is tartoznak.

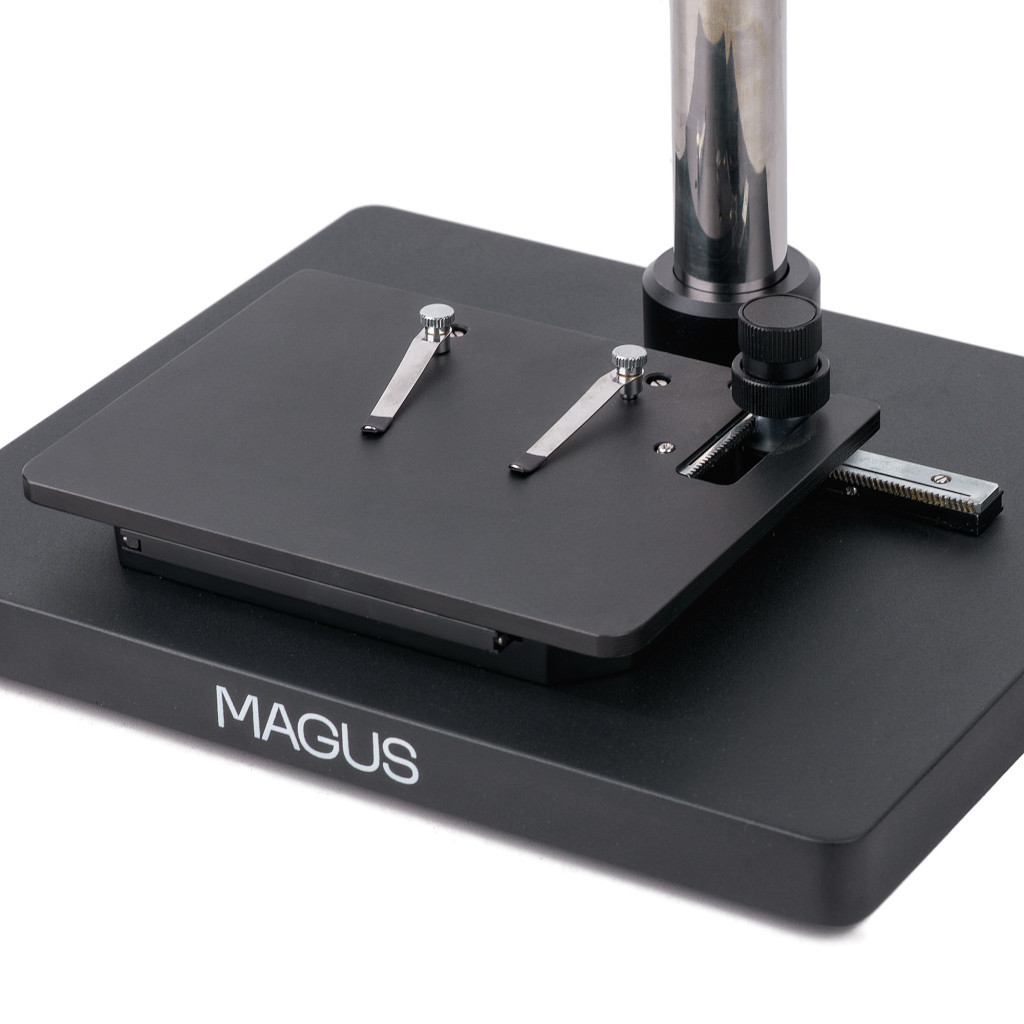

Tárgyasztal és fókuszáló mechanizmus

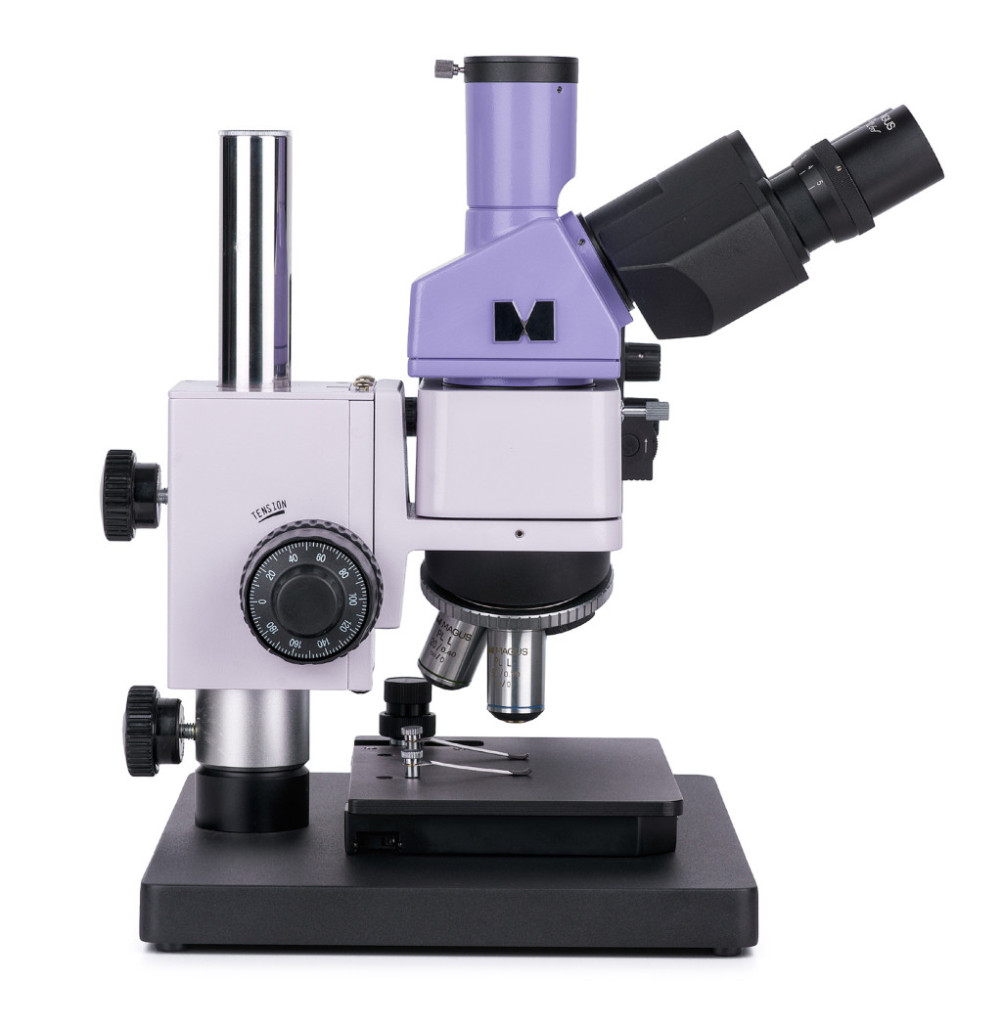

Az egyedi kialakítású állvány és a fókuszáló mechanizmus két előnyt is kínál: a kompakt méretet, valamint annak a lehetőségét, hogy bármilyen magasságú mintákat megvizsgáljanak. A mikroszkóp könnyedén elhelyezhető minden olyan laboratóriumi bútorra, amin 40 cm magasságú szabad hely van. A kis minták tanulmányozásához egy kéttengelyes tárgyasztal használható. A fókusz az állvány két oldalán található koaxiális durva- és finomszabályozó gombok elforgatásával állítható. A mechanizmusok pontosak és akadásmentesen működnek. Durva feszességállításra is van lehetőség.
Tartozékok
A mikroszkóp opcionális kiegészítőkkel is bővíthető, beleértve a nagy munkatávolságú objektíveket, a szemlencséket, a digitális kamerát és a kalibrációs tárgylemezeket.
A mikroszkóp főbb jellemzői:
- A minta magasságára és méretére vonatkozóan nincs korlátozás
- Háromszemlencsés fejrész háromszemes tubussal digitális fényképezőgép felszereléséhez (100:0 és 0:100 sugárnyaláb-elosztással)
- Meleg fényű, 30 W-os halogén izzó a visszaverődő fényben történő munkavégzéshez világos látóterű és polarizációs mikroszkópiai technikákkal
- Színszűrők, opcionális Köhler világítás beállításának a lehetősége, fényforrás, valamint központosítható tárgyoldali és apertúra diafragmák
- Kompakt állvány, hogy a mikroszkópot kis bútorokon is lehessen rögzíteni
- Számos opcionális tartozék
A kamera főbb jellemzői:
- Kis nagyítású objektívekkel való használatra ajánlott
- Még gyenge fényviszonyok mellett is tiszta képet adó színes fényérzékeny érzékelő
- Akár 59 fps képkocka sebesség, ami elegendő mozgó tárgyak vagy gyorsan zajló folyamatok megfigyeléséhez
- A készlet tartalmazza az összes kamera funkciójának működését biztosító szoftvert, következésképpen „gyors kezdés” lehetséges
- Nagy adatátviteli sebességet nyújtó megbízható USB 3.0 interfész
- Beállítható felbontás, amivel minden pillanatban kiválasztható az éppen legmegfelelőbb

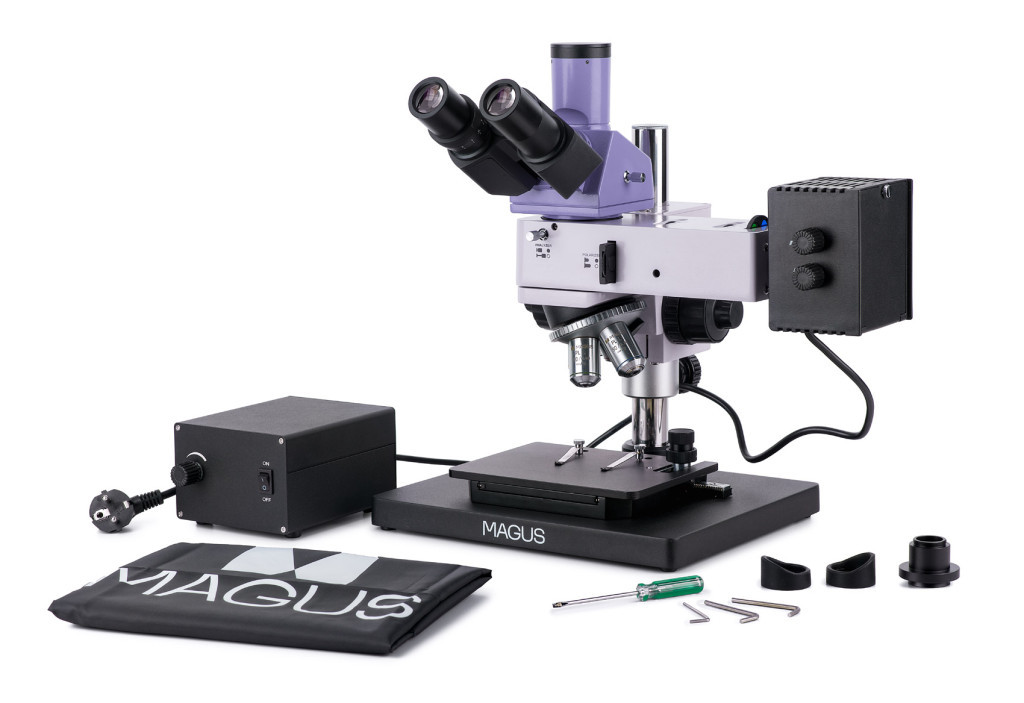

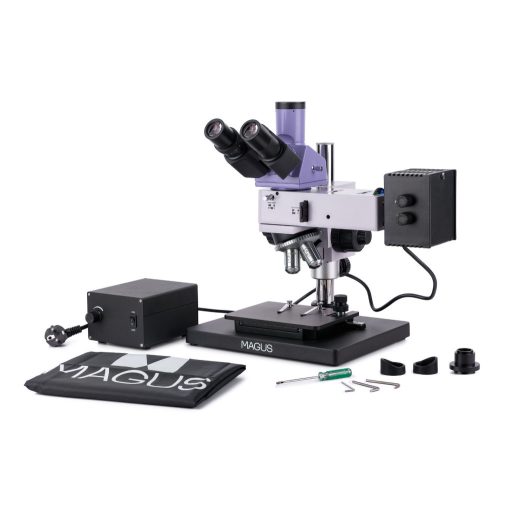

A készlet tartalma:
- Magus CBF30 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Fókuszáló mechanizmus, tárgyasztallal és revolverfejjel rendelkező állvány
- Fényvisszaverő világítás lámpaházzal
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
- Végtelen síkú akromatikus objektív: PL H 10x/0,25 SzM 20,2 mm
- Végtelen síkú akromatikus objektív: PL H 20x/0,40 SzM 8,80 mm
- Végtelen síkú akromatikus objektív: PL H 50x/0,70 SzM 3,68 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápbemenetes talapzat
- Tápkábel
- Fényvisszaverő világítás tápkábele
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL H 40x/0,60 SzM 3,98 mm
- Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM 2,08 mm
- Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM 1,25 mm
- Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm
- Kalibrációs tárgylemez
| Márka |
Magus |
| Szavatosság |
5 év |
| EAN |
5905555018331 |
| A csomag méretei (HxSzxM): |
39x37x73 cm |
| Szállítási súly |
20.1 kg |
| Elválasztójel |
Magus Metal 630 metallográfiai mikroszkóp |
| === Elválasztójel === |
Mikroszkóp műszaki jellemzői |
| Típus |
digitális, fény/optikai, metallográfiai |
| Mikroszkóp fejrész típusa |
trinokuláris |
| Fejrész |
Siedentopf |
| Fej dőlésszöge |
30° |
| Nagyítás foka, x |
50 — 500 |
| Nagyítási tartomány |
200x—800x-os |
| Nagyítás foka, x (opcionális) |
50–1000/1250/1500/2000/2500 |
| Szemlencsecső átmérője, mm |
30 |
| Szemlencsék |
10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívek |
végtelen síkú akromatikus: PL H 5x/0,12, PL H 10x/0,25, PL H 20x/0,40, PL H 50x/0,70; parfokális távolság: 45 mm (*opcionális: PL H 40x/0,60, PL H 60x/0,70, PL H 80x/0,80, PL H 100x/0,85 (száraz)) |
| Forgó tárgylencsefoglalat |
5 objektív számára |
| Munkatávolság, mm |
26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Pupillatávolság (PD), mm |
48 — 75 |
| Tárgyasztal, mm |
185x140 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm |
35/30 |
| Tárgyasztal |
kéttengelyes mechanikus; a mikroszkóp talapzatának a mérete: 300x240 mm |
| Szemlencse dioptriabeállítás, dioptria |
±5 (a bal oldali tubuson) |
| Diafragma |
beépített (apertúra és tárgyoldali) |
| Fókusz |
koaxiális, durva (durvafókuszálási feszességállítással) és finom (0,002 mm) |
| Megvilágítás |
halogén |
| Fényerősség-szabályozás |
igen |
| Tápellátás |
220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényforrás típusa |
12 V/30 W |
| Fényszűrők |
zöld, kék, sárga, matt |
| Üzemi hőmérséklet-tartomány, °C |
5 — 35 |
| Kiegészítő |
beépített analizátor és eltávolítható polarizáló |
| Felhasználói szint |
gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje |
bonyolult |
| Használat |
metallográfiai |
| Fényforrás elhelyezkedése |
felső |
| Vizsgálati módszer |
polarizáció, világos látótér |
| Tok/doboz/táska a készletben |
porvédő |
| === Elválasztójel === |
Digitális kamera |
| Érzékelő |
SONY Exmor CMOS |
| Színes/monokróm |
színes |
| Megapixel |
6.3 |
| Maximális felbontás, képpont |
3072x2048 |
| Érzékelő mérete |
1/1,8" (7,37x4,92 mm) |
| Képpont méret, μm |
2.4x2.4 |
| Fényérzékenység |
425 mV 1/30 mp-nél |
| Jel/zaj arány |
0,15 mV 1/30 mp-nél |
| Expozíciós idő |
0,02 ms – 15 mp-cel |
| Videófelvétel |
igen |
| Videófelvétel |
igen |
| Képkockasebesség, fps (milyen felbontás mellett) |
59 (1536x1024 mellett), 59 (3072x2048 mellett) |
| Telepítés helye |
háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum |
*.jpg, *.bmp, *.png, *.tif |
| Videóformátum |
kimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb) |
| Színképtartomány, nm |
380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa |
elektronikus zár (ERS) |
| Fehéregyensúly |
automata, kézi |
| Expozíció-szabályozás |
automata, kézi |
| Szoftver-tulajdonságok |
expozíciós idő, fényerő, képméret |
| Szoftver |
Magus View |
| Kimenet |
5 Gb/s, USB 3.0 |
| Rendszerkövetelmények |
Rendszerkövetelmények Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 2 GB RAM, USB 3.0 port, CD-ROM, 17"-os vagy annál nagyobb kijelző |
| Rögzítés típusa |
C-foglalat |
| Váz |
tömör alumínium |
| Kamera tápellátása |
egyenáram, 5 V, a számítógép USB portjáról; egy 12 V, 3 A adapter Peltier-elemhez |
| A kamera üzemi hőmérséklet-tartománya, °C |
-10 — 50 |
| Üzemi páratartalom-tartomány, % |
30 — 80 |
