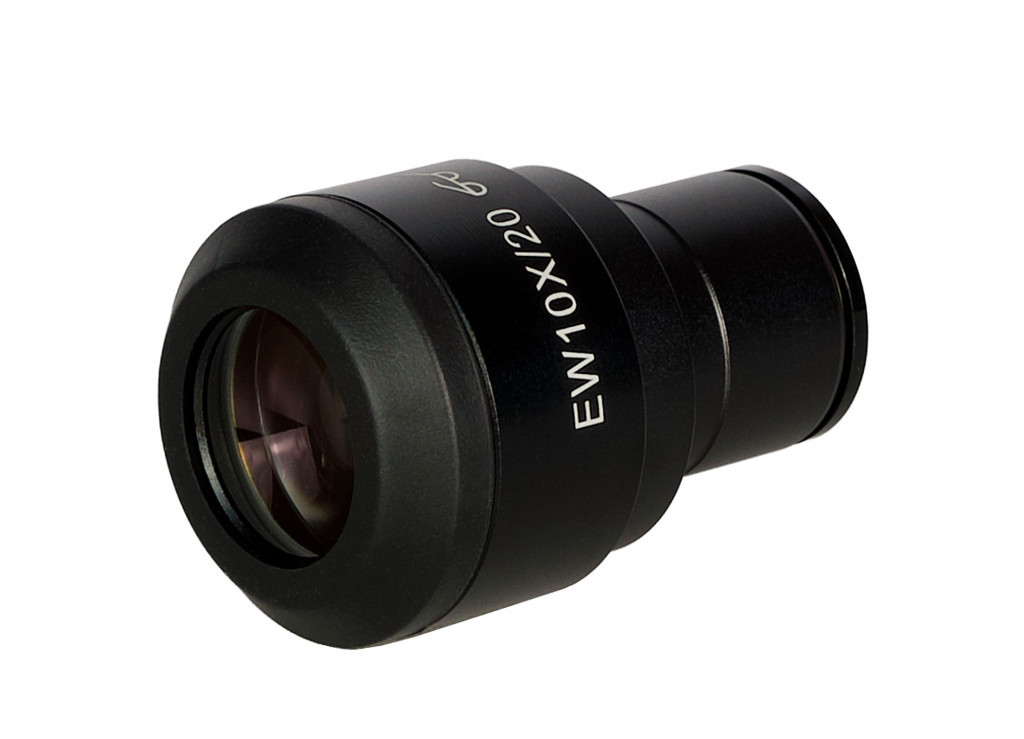

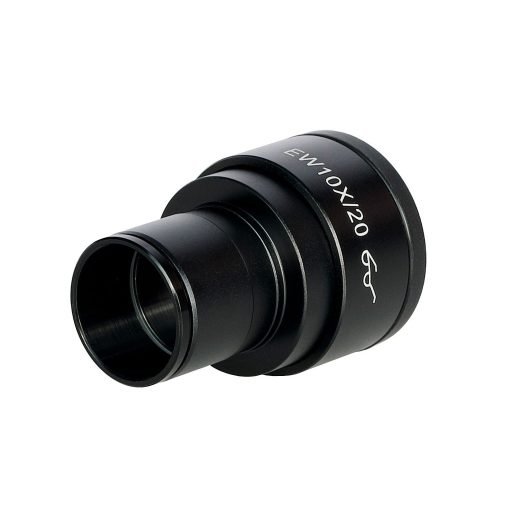

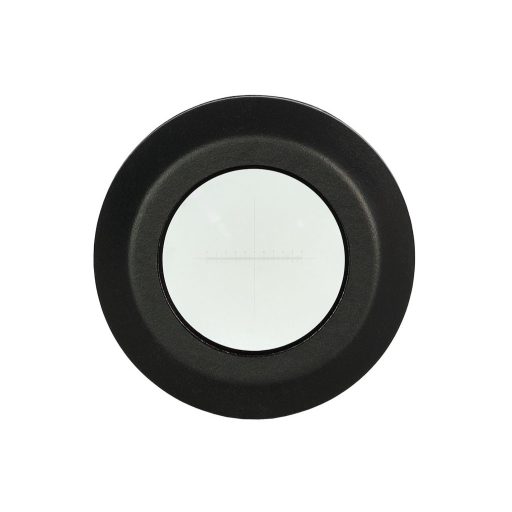

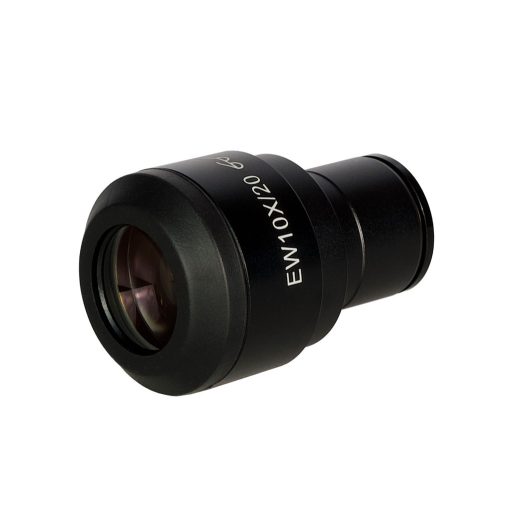

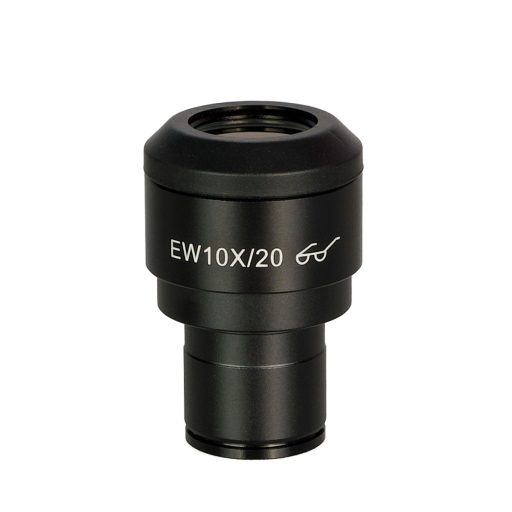

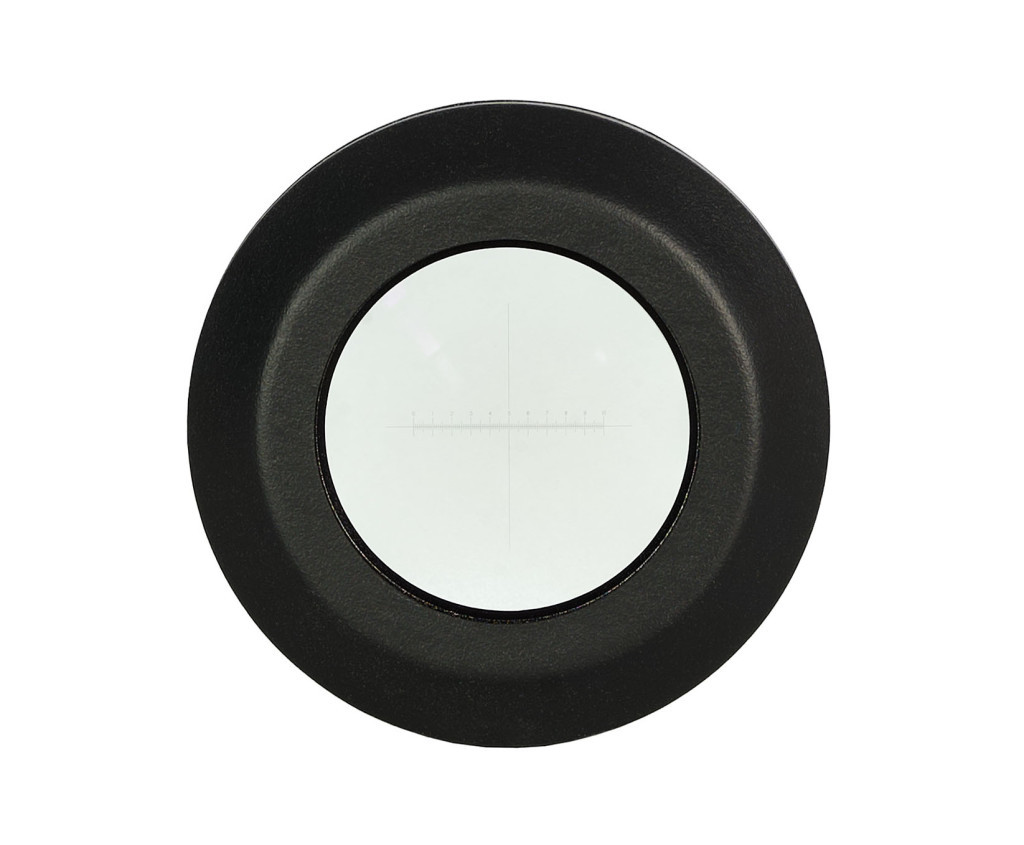

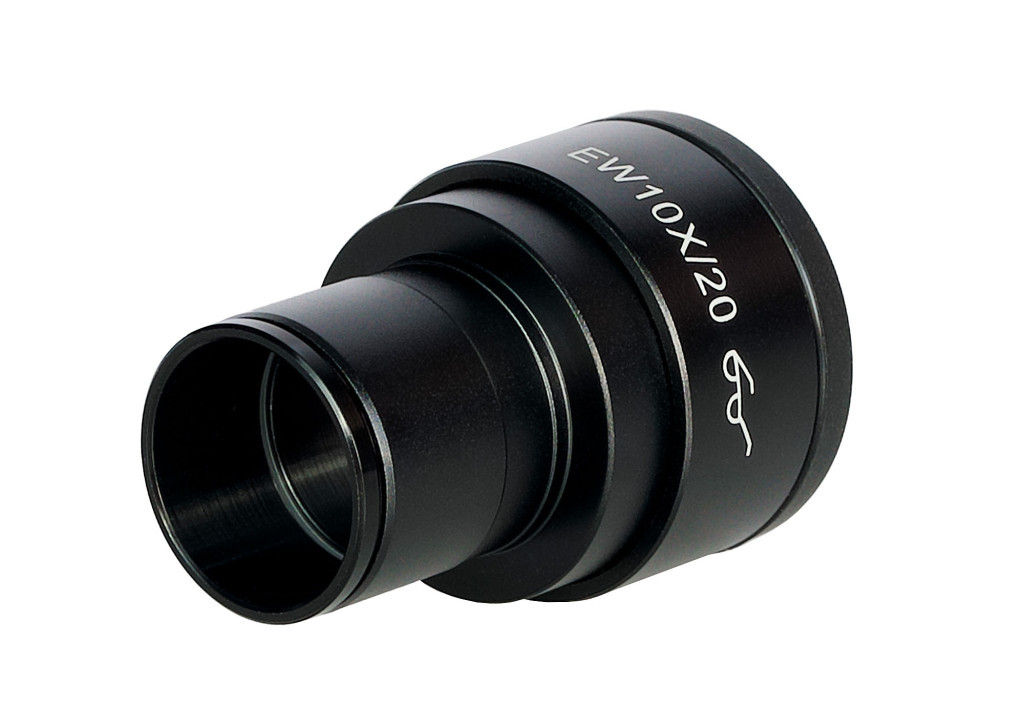

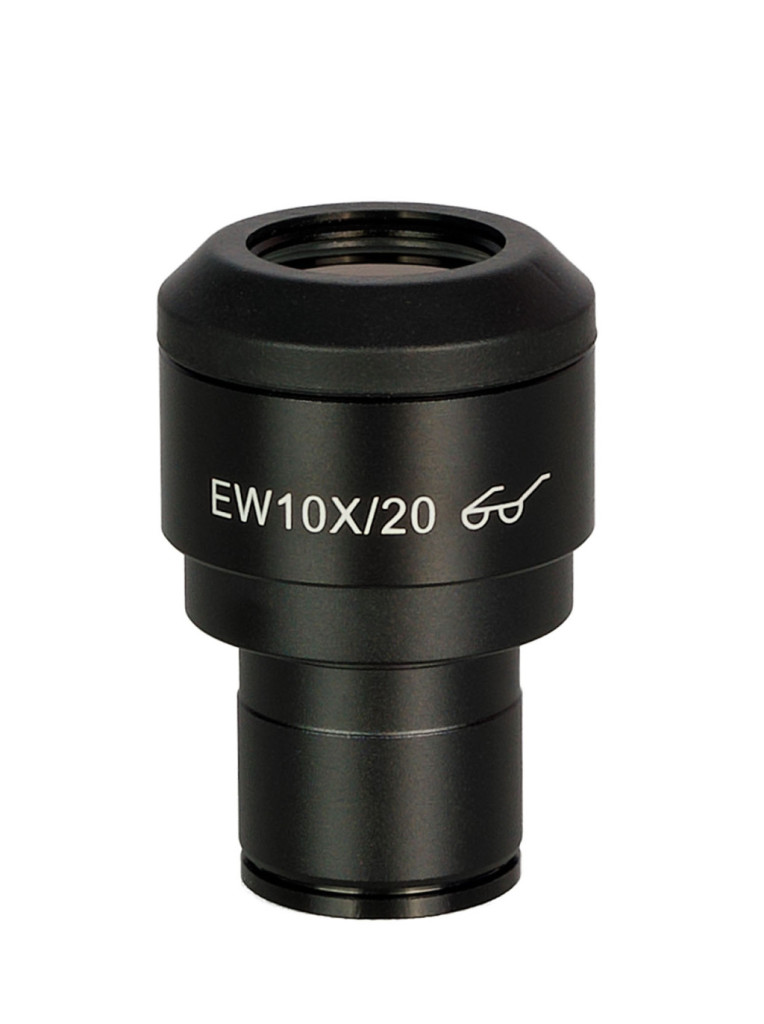

A skálával ellátott szemlencse a minták és struktúráik méretének lineáris egységekben (milliméterben vagy mikrométerben) történő mérésére szolgál. A skála a meződiafragma síkjában helyezkedik el, 0,1 mm-es osztással. A skálás szemlencsét a standard 10x-es nagyítású szemlencse helyére kell telepíteni. A második szemlencsecsőbe skála nélküli szemlencse található.
A szemlencse a 23,2 mm-es szemlencsecsővel rendelkező mikroszkópokkal kompatibilis.
Beállítás
A mérés megkezdése előtt a skálával ellátott szemlencsét minden használt objektívhez külön kalibrálni kell. Ehhez kalibrációs tárgylemez – mikrométeres skálával ellátott tárgyasztal szükséges. A legkisebb osztás 0,01 mm. A tárgylemezt a tárgyasztalra kell helyezni, és a mikroszkóppal pedig a skálára kell fókuszálni. A szemlencsét addig kell forgatni a szemlencsecsőben, amíg a tárgylemez és a szemlencse skálái párhuzamosan nem állnak egymással.
A szemlencseskála értékének kiszámítása az egyes objektívekhez
Ha kis nagyítású objektíveket használ, akkor ki kell számolnia, hogy a szemlencse skálájának hány osztása fér bele a tárgylemez skálájába.
Közepes és nagy nagyítású objektívek használata esetén ki kell számolnia, hogy a tárgylemez hány osztása fér bele a szemlencse skálájába.
Az egyes objektívek számítása a következő képlettel történik:
Е = ТL/A, ahol
E – szemlencse-osztási érték
Т – a tárgyasztal mikrométerén megadott fokozatosztási érték (0,01 mm)
L – a tárgyasztal mikrométer osztásainak száma
A – szemlencse-osztások száma.
Az egyes objektíveknél a szemlencse skálájának osztására kapott értékeket fel kell jegyezni.
Az objektum valódi lineáris méretének kiszámítása
Egy-egy objektum mérésekor először meg kell számolnia, hogy a szemlencse skálájának hány osztását fedi le az objektum. Az eredményt meg kell szorozni a kiválasztott objektívhez korábban kiszámított skálaértékkel. A kapott érték lesz az objektum valódi lineáris értéke.
Kompatibilitás:
- Magus Bio 240B biológiai mikroszkóp
- Magus Bio 240T biológiai mikroszkóp
- Magus Bio DH240 biológiai digitális mikroszkóp
| Márka |
Magus |
| Szavatosság |
2 év |
| EAN |
5905555025148 |
| A csomag méretei (HxSzxM): |
4x7x4 cm |
| Lencse anyaga |
optikai üveg |
| Nagyobbítás, x |
10 |
| Látómező, mm |
20 |
| Szemtávolság, mm |
10 |
| Szemlencse dioptriabeállítás, dioptria |
nem |
| Tubus átmérője, mm |
23.2 |
| Skálaérték, mm |
0.1 |
