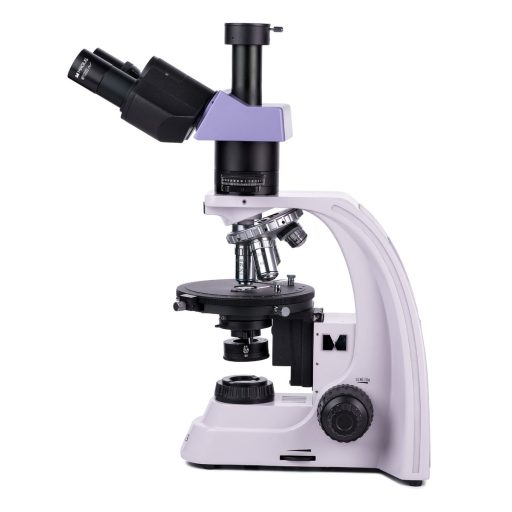

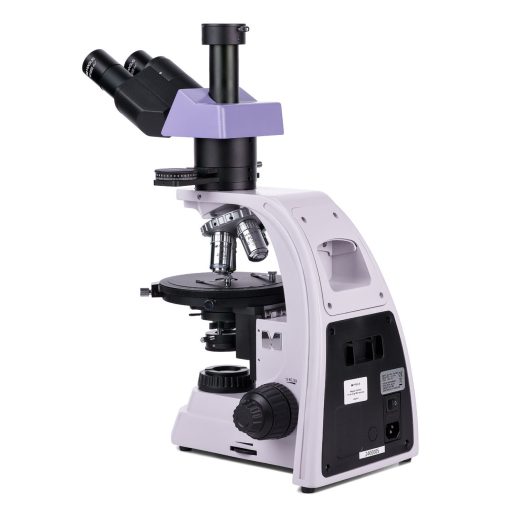

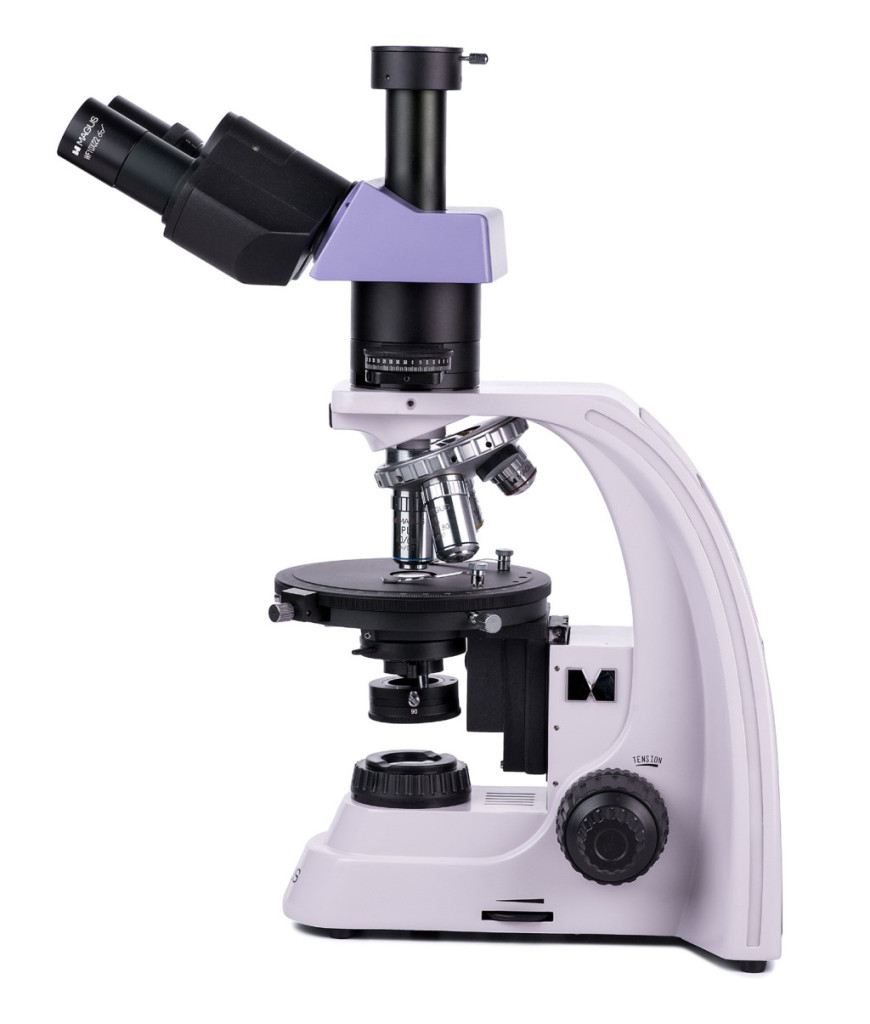

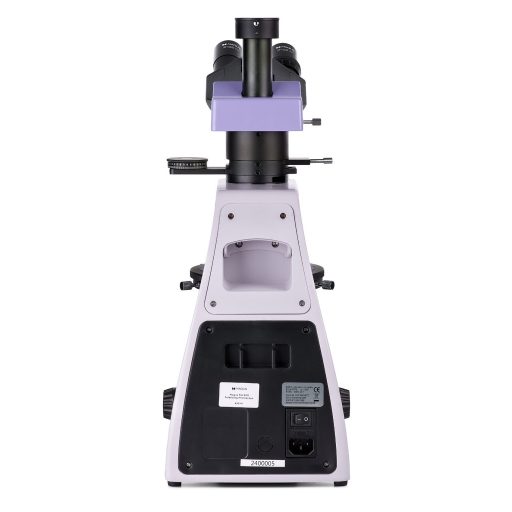

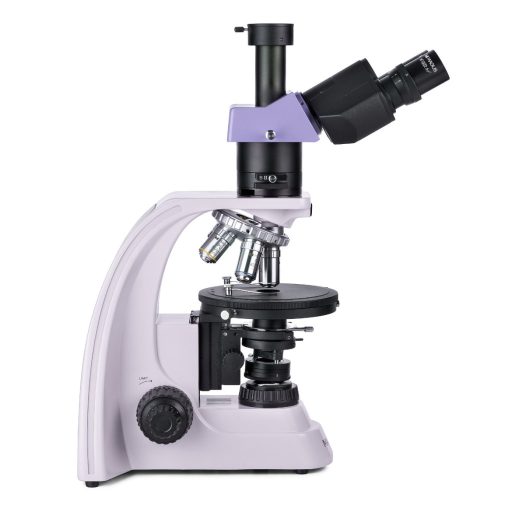

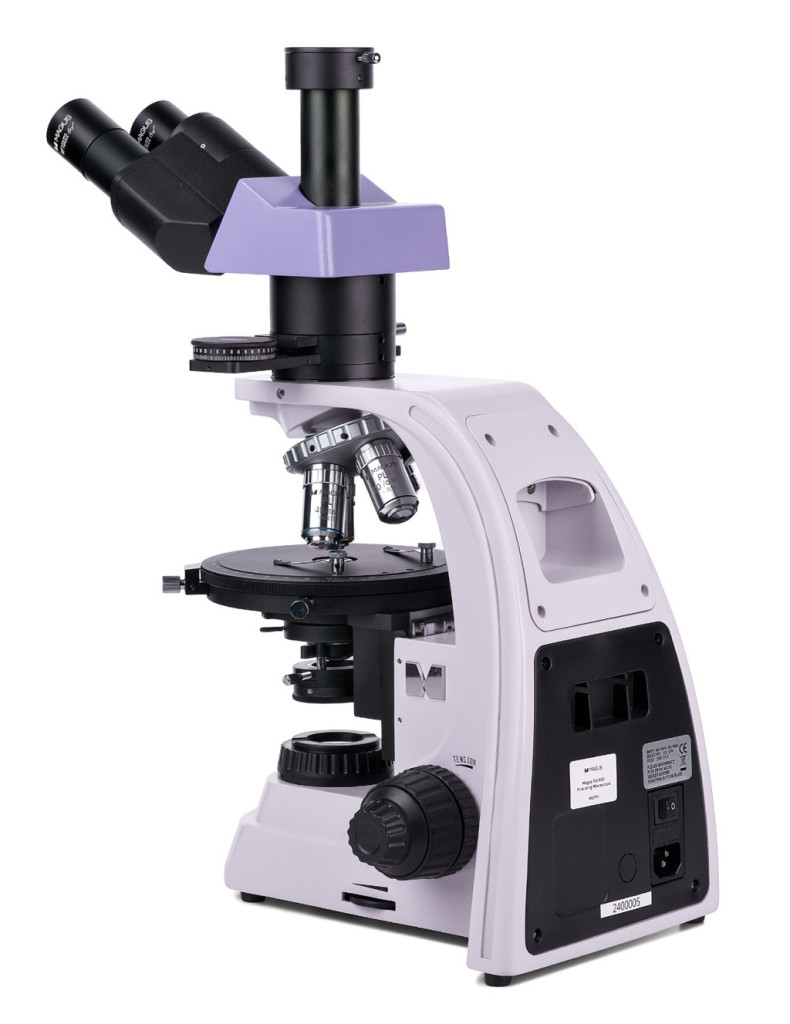

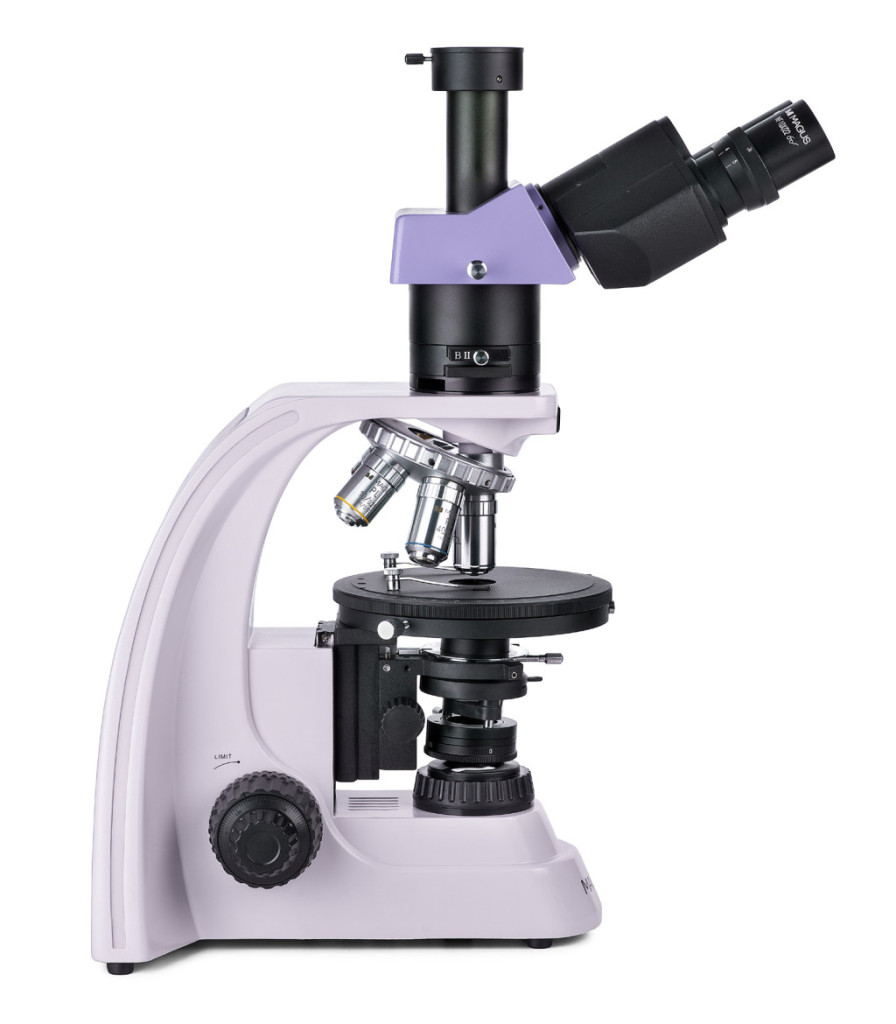

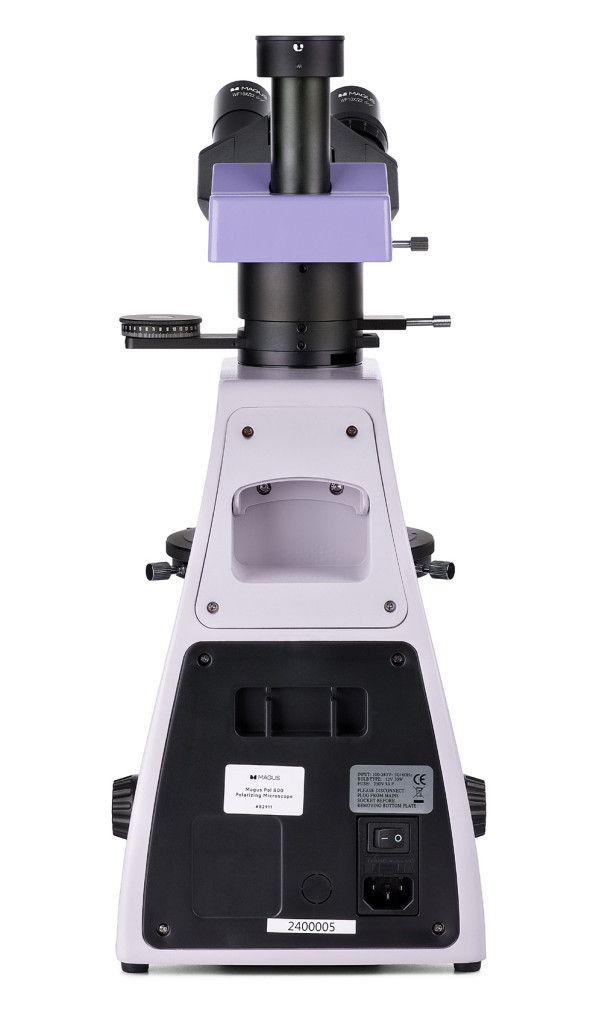

A Magus Pol 800 polarizáló mikroszkóp anizotróp tárgyak polarizált és közönséges áteső fényben történő tanulmányozására szolgál. A tanulmányozni kívánt tárgyak lehetnek biológiai és geológiai eredetűek, vagy polimerek. A mikroszkóp optikai elemei feszültségmentesek, azaz nem hoznak létre zavaró fénytöréseket. Tiszta, kontrasztos, autentikus képet alakítanak ki. A mikroszkóp funkciói a tudomány számos területén alkalmazhatók: az orvostudományban, a kriminalisztikában, az ásvány-, kőzet- és kristálytanban, stb.
Digitális kamera
A Magus CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el.
A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.
Monitor

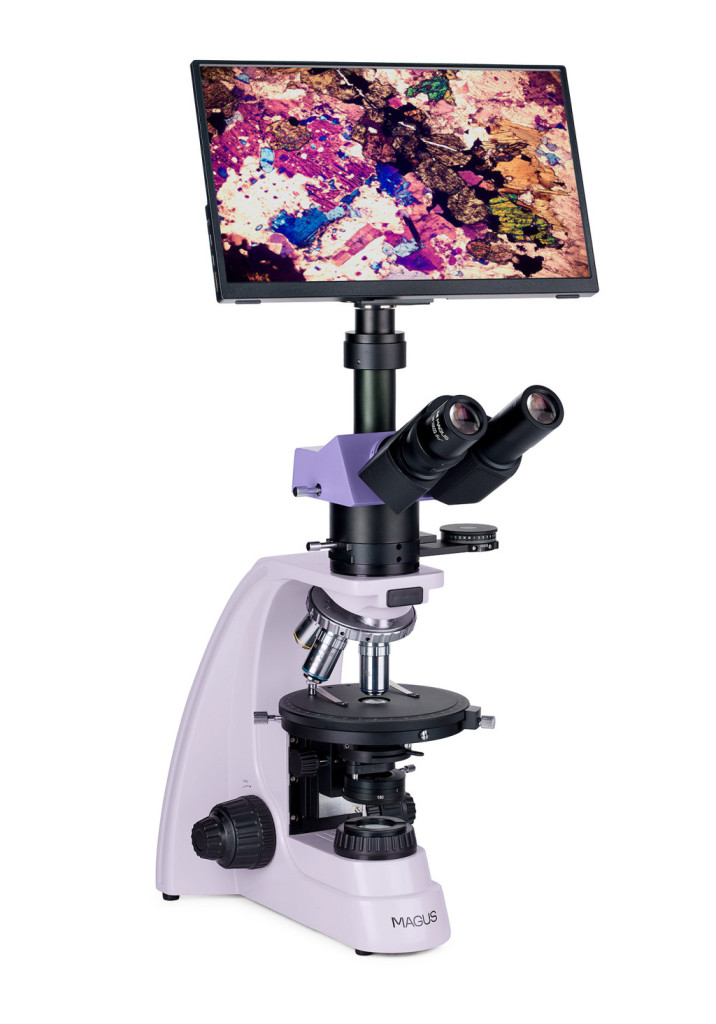

A Magus MCD40 monitor a Magus mikroszkóp vizualizációs rendszerének használatára szolgál.

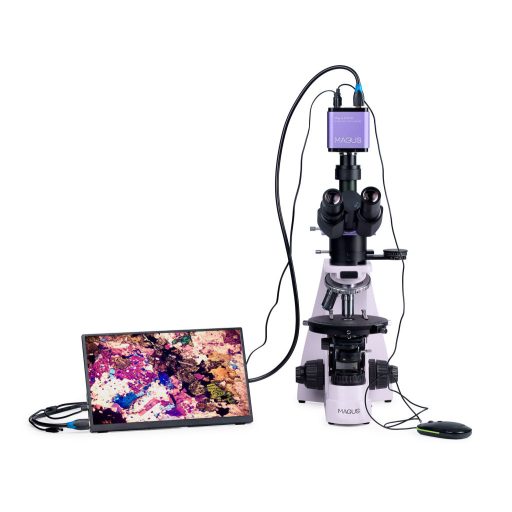

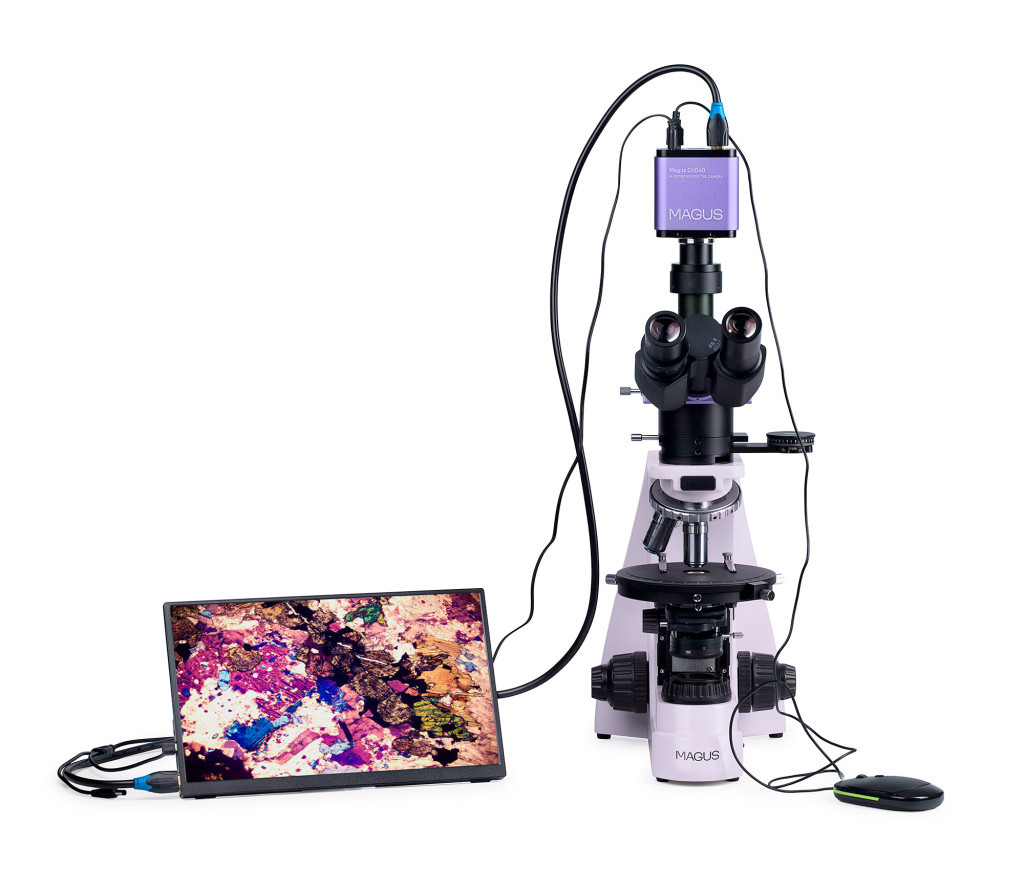

A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A Magus 4K HDMI kamerákat támogatja.
A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul.

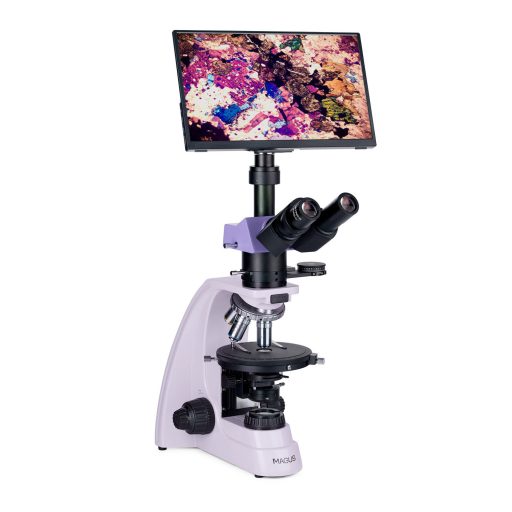

A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.
Optikai elemek
A háromszemlencsés fejrészen egy háromszemes tubus található, a digitális kamera felszereléséhez. A berendezés vázán található kapcsoló használatával a fény teljes mértékben a szemlencsetubusra vagy a digitális kamerára irányítható. A szemlencsetubusok 30°-os dőlésszöge miatt a hosszabb ideig tartó megfigyelés is kényelmesebb, a nyakizmok nem fáradnak el. A mikroszkópon a bal tubus dioptriaállító gyűrűjének (amelyen a tubus elforog) optikája hozzáigazítható a használó egyedi látásához.

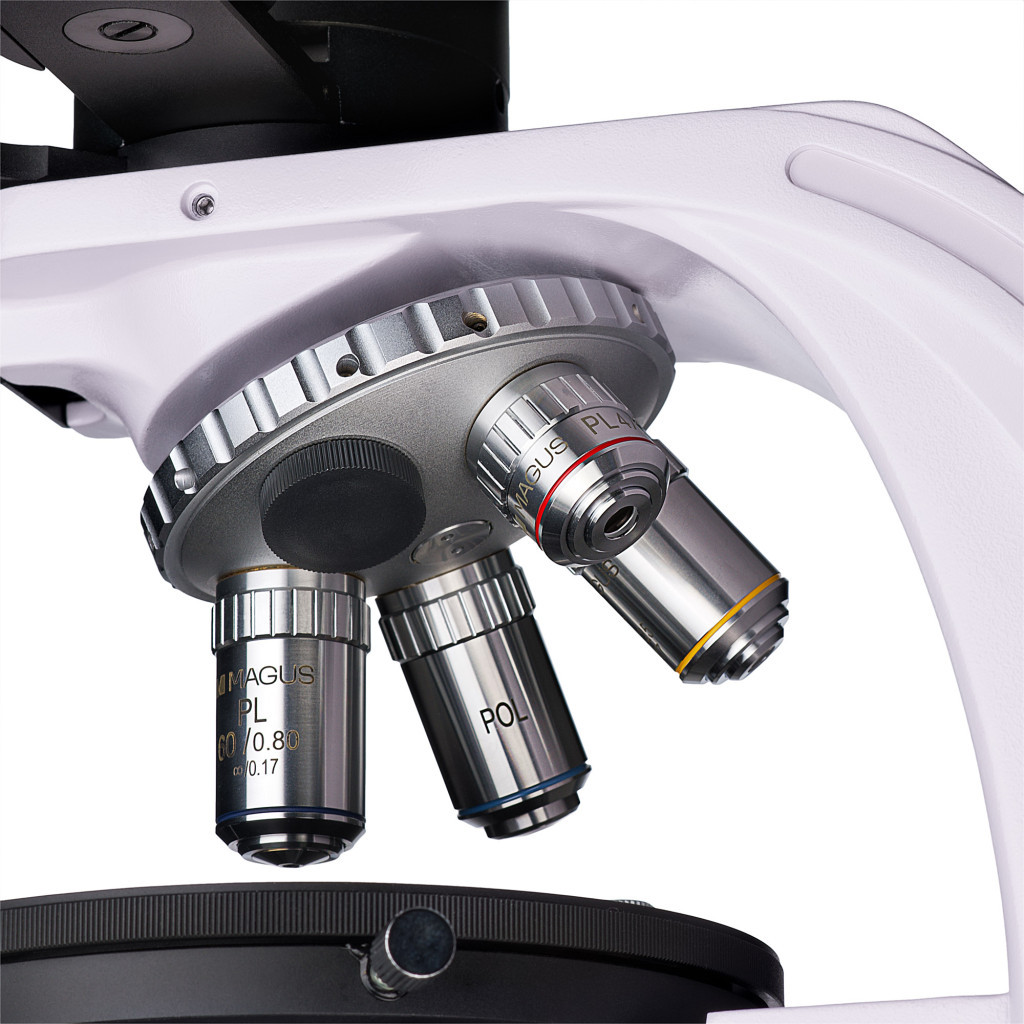

A revolverfejet úgy terveztük meg, hogy öt különböző objektívet lehessen egyszerre belehelyezni. Ebből négy megtalálható a csomagban. További objektívek a Magus tartozékválasztékából külön vásárolhatók meg. Az objektívek 0,17 mm vastagságú fedőlemezzel használhatók. A „megfigyelőtől távol eső” revolverfejnek köszönhetően az optikai útvonalba illesztett objektív a munka során tisztán látható, így a kutató kényelmesebben dolgozhat. A revolverfej hornyai középen helyezkednek el.
Megvilágítás
A fényforrás az objektum-tárgyasztal alatt helyezkedik el, vagyis a megfigyelés áteső fényben hajtható végre. A 30 W-os halogén izzó erős, de a szemet kímélő megvilágítást biztosít, ami az összes objektív esetében alkalmazható. A Köhler módszerrel beállított megvilágítás eredményeképpen erősebb kontrasztot és jobb képminőséget kapunk.
A mikroszkóp polarizálóval és az analizátorral van felszerelve. Polarizált fényben történő munkához az analizátor az optikai útvonalon helyezkedik el. A polarizációs szöget a polarizáló és az analizáló egymáshoz képest történő elforgatásával lehet módosítani. A mikroszkópon a Bertrand-lencséket egy középső szerelvény tartja, és ezen a szerelvényen találhatók a kompenzátorok hornyai is. A kompenzátorok az alacsony kettős törésű minták kontrasztján javítanak. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók.
Tárgyasztal és fókuszáló mechanizmus

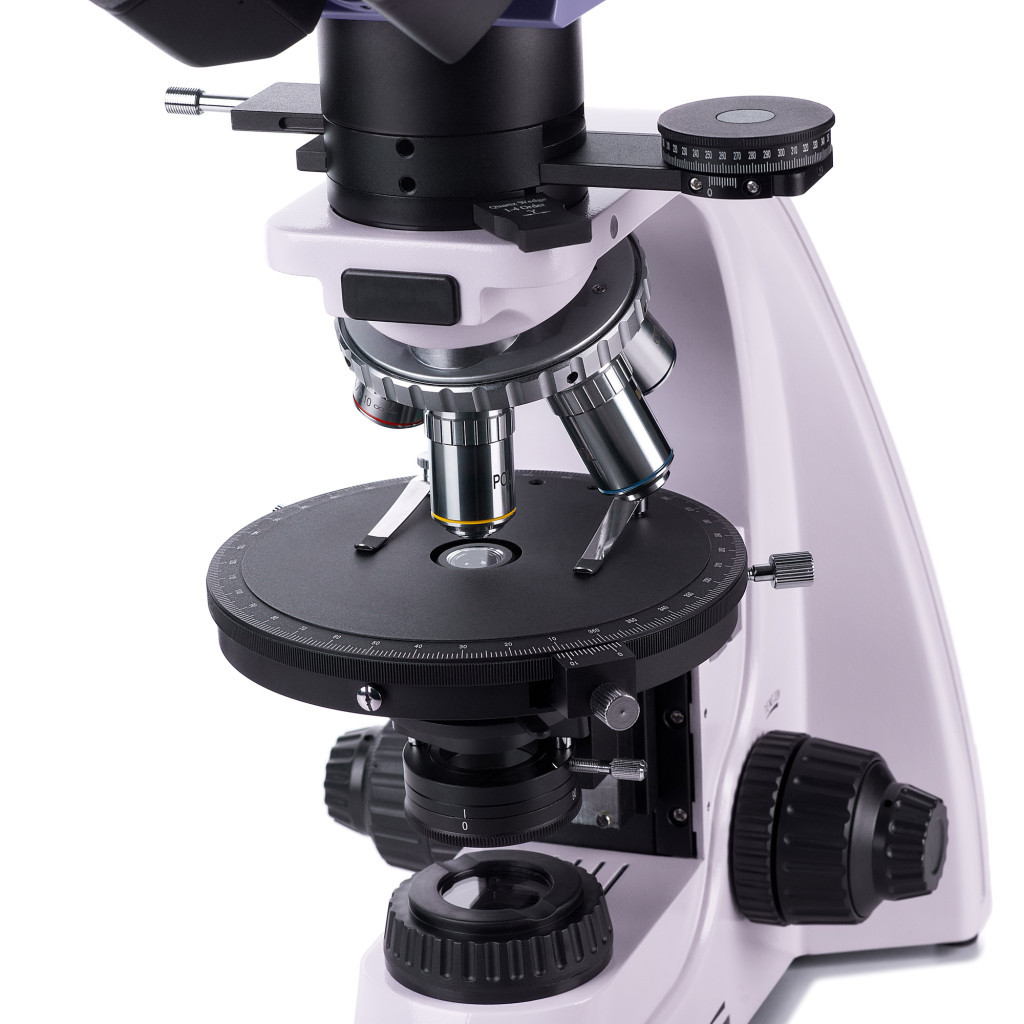

A mikroszkóp tárgyasztala elforog, és ez lehetővé teszi a fénytörés gyors megváltoztatását a mintánál, amikor polarizált fényben kell dolgozni. A mikroszkóp optikai tengelyéhez képest középen helyezkedik el a tárgyasztal, az elforgatási szög fokozatosan állítható be, a skálával pedig 0,1° pontossággal határozható meg a dőlésszög.
A fókuszáló mechanizmuson egy durva- és egy finomfókusz-állító elem is található. A durvafókusz beállításához a durvafókusz-állító retesz használható, valamint a kényelmes megfigyelés érdekében a durvafeszesség is állítható.
Tartozékok
A mikroszkóphoz további szemlencsék, objektívek, digitális kamerák és kalibrációs tárgylemezek vásárolhatók meg. Ezen tartozékokkal kibővíthetők a mikroszkópnak a kutatási területeken alkalmazható funkciói.
A mikroszkóp főbb jellemzői:
- Megfigyelések áteső fényben, világos látótérben, és polarizációs módszerrel
- A megvilágítást 30 W-os, „meleg” fényű halogén izzó adja, ami kellemes a szemnek
- A polarizációt elforgatható analizáló és polarizáló biztosítja. A középső szerelvény tartja a Bertrand-lencséket, és ezen találhatók a kompenzátor hornyai is
- A Köhler módszernek köszönhetően állítható a megvilágítás fényereje, emiatt jobban láthatók a kapott képek
- A háromszemlencsés tubusra digitális kamera is rögzíthető
- A végtelen sík-akromatikus objektív feszültségmentes. A revolverfej hornyai középen helyezkednek el
- A tárgyasztal elforgatható, van durva- és finomfókusz-állítási lehetőség is
- Kompatibilis az alábbi kiegészítő tartozékokkal: szemlencse, objektív, stb.
A kamera főbb jellemzői:
- A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
- Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
- 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
- A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

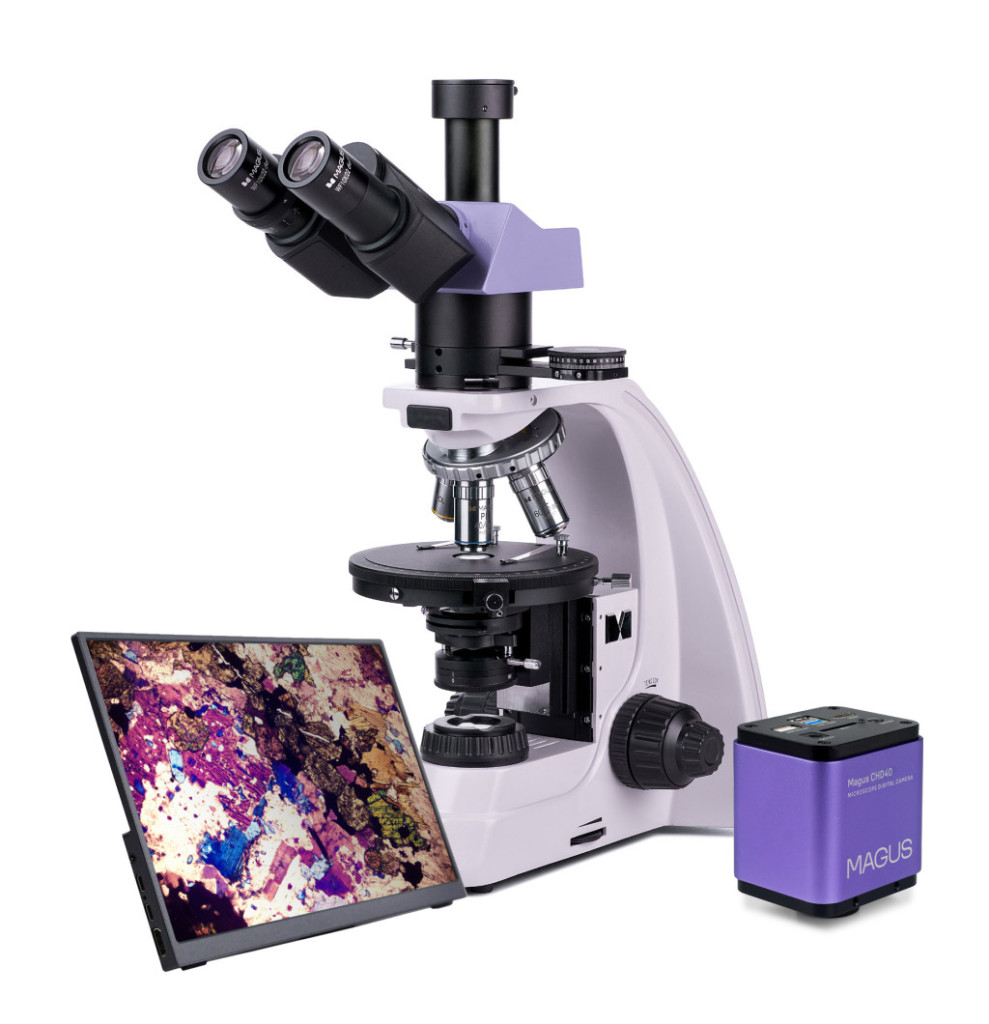

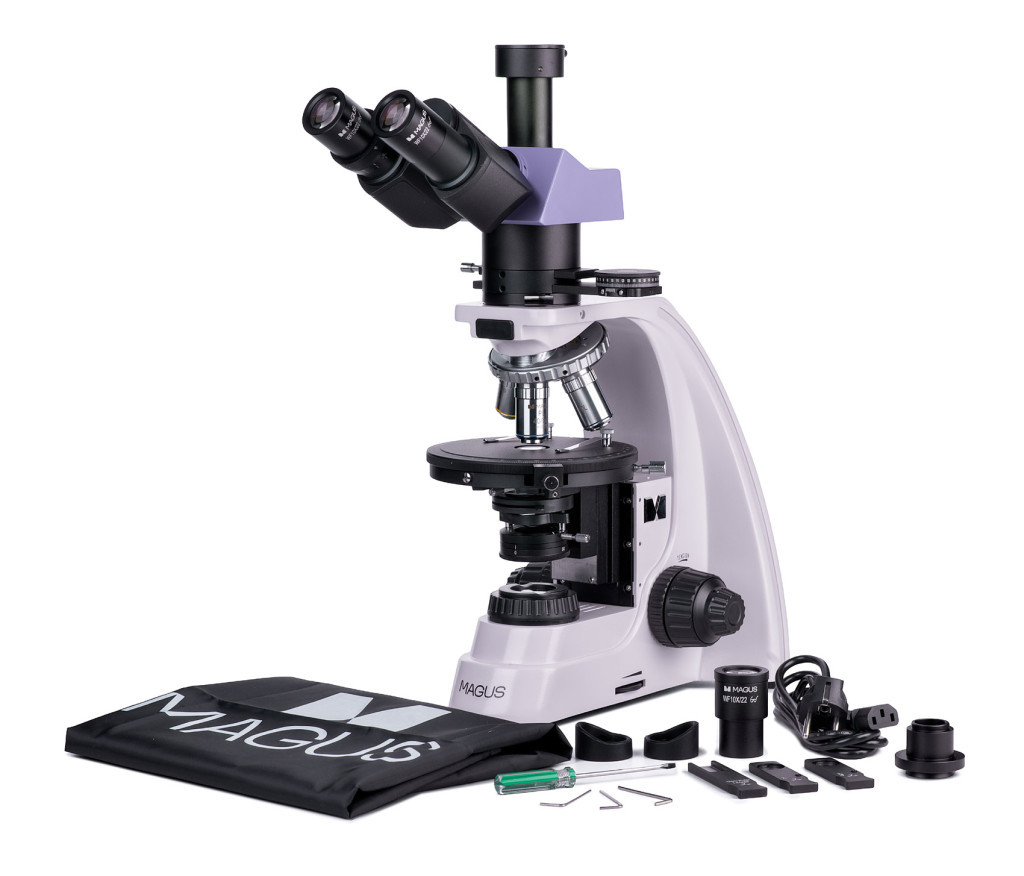

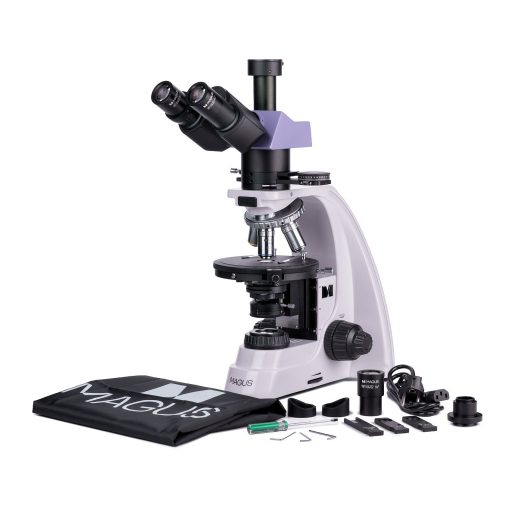

A készlet tartalma:
- Magus CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Magus MCD40 LCD monitor
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Háromszemlencsés fejrész
- Közbenső cső Bertrand-lencsékkel, analizátorral és kompenzátor-rekesszel
- Kompenzátorok: λ kompenzátor, λ/4 kompenzátor, kvarc ék
- Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
- Végtelen síkú akromatikus objektív: PL 40x/0,65 (rugós) SzM 0,66 mm
- Végtelen síkú akromatikus objektív: PL 60x/0,80 (rugós) SzM 0,46 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- 10x/22 mm-es skálázott szemlencse. Skálaérték: 0,1 mm.
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm-es szemlencse hajszálkereszttel
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
- Végtelen síkú akromatikus objektív: PL 20x/0,4 SzM 8,8 mm
- Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
- Végtelen síkú akromatikus objektív, fluo: PL 100x/0,8 (rugós, száraz) SzM 2,02 mm
- Mechanikus tárgyasztal-rögzítés
- Kalibrációs tárgylemez
| Márka |
Magus |
| Szavatosság |
5 év |
| EAN |
5905555018522 |
| A csomag méretei (HxSzxM): |
43x27x63 cm |
| Szállítási súly |
17.25 kg |
| Elválasztójel |
Magus Pol 800 polarizáló mikroszkóp |
| Típus |
biológiai, digitális, fény/optikai |
| Mikroszkóp fejrész típusa |
digitális képernyő / PC monitor, trinokuláris |
| Fejrész |
Siedentopf |
| Fej dőlésszöge |
30° |
| Nagyítás foka, x |
40 — 600 |
| Nagyítási tartomány |
200x—800x-os |
| Szemlencsecső átmérője, mm |
30 |
| Szemlencsék |
10х/22 mm, szemtávolság: 10 mm; 10х/22 mm skálával (*opcionális: 10x/22 mm, hajszálkerettel, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívek |
végtelen síkú akromatikus, szemkímélő: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opcionális: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olaj); PL 100x/0,8 (száraz)); 45 mm-es parfokális magasság, 0,17 mm vastag fedőlemezekkel való munkához készült |
| Forgó tárgylencsefoglalat |
5 objektívhez, középre állítható |
| Munkatávolság, mm |
21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olaj)); 2,02 (100x (száraz)) |
| Pupillatávolság (PD), mm |
48 — 75 |
| Tárgyasztal, mm |
Ø150 |
| Tárgyasztal |
360°-ban forgatható, középre igazítható, a forgásszög 1°-os fokozataival; nóniuszskála 0,1° pontosságú szögméréshez |
| Szemlencse dioptriabeállítás, dioptria |
±5 (a bal oldali tubuson) |
| Kondenzor |
NA 1,25 Abbe-kondenzor állítható apertúra diafragmával és forgatható lencsékkel |
| Diafragma |
állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz |
koaxiális, durvafókusz (21 mm, 39,8 mm/kör, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Megvilágítás |
halogén |
| Fényerősség-szabályozás |
igen |
| Tápellátás |
220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényforrás típusa |
halogén lámpa: 12 V/30 W |
| Üzemi hőmérséklet-tartomány, °C |
5 — 35 |
| Felhasználói szint |
gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje |
bonyolult |
| Polarizátor |
0°, 90°, 180°, 270° jelölése a skálán; 360°-ban forgatható |
| Közbenső cső |
beépített analizátor 0–360°-os forgathatósággal; nóniuszskála 0,1° pontosságú szögméréshez; Bertrand-lencsék; rekesz a kompenzátorok beszereléséhez |
| Kompenzátor |
λ kompenzátor; λ/4 kompenzátor; kvarc ék |
| Használat |
laboratóriumi/orvosi |
| Fényforrás elhelyezkedése |
alsó |
| Vizsgálati módszer |
polarizáció, világos látótér |
| Tok/doboz/táska a készletben |
porvédő |
| === Elválasztójel === |
Digitális kamera |
| Érzékelő |
Sony Exmor/Starvis CMOS |
| Színes/monokróm |
színes |
| Megapixel |
8 |
| Maximális felbontás, képpont |
3840x2160 |
| Érzékelő mérete |
1/1,2'' (11,14x6,26 mm) |
| Képpont méret, μm |
2.9x2.9 |
| Interfész csatlakozások |
HDMI 1,4, USB 3.0, Wi-Fi |
| Memóriakártya |
SD akár 32 GB tárhelyig |
| További berendezés csatlakoztatható |
USB egér, Wi-Fi adapter (USB), pendrive (USB) |
| Fényérzékenység |
1028 mV 1/30 s |
| Jel/zaj arány |
0,13 mV 1/30 mp esetén |
| Expozíciós idő |
0,014 ms – 1000 ms |
| Videófelvétel |
igen |
| Képkockasebesség, fps (milyen felbontás mellett) |
30–1920x1080 (Wi-Fi) esetén, 30–3840x2160 (HDMI) esetén, 30–3840x2160 (USB 3.0) esetén |
| Telepítés helye |
háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum |
*.jpg, *.tif |
| Videóformátum |
*.h264/*.h265, *.mp4 |
| Színképtartomány, nm |
380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa |
elektronikus zár (ERS) |
| Szoftver |
HDMI: beépített; USB: Magus View |
| Rendszerkövetelmények |
Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 4 GB RAM, USB 2.0 port, RJ45, CD-ROM, 19"-os vagy annál nagyobb kijelző |
| Rögzítés típusa |
C-foglalat |
| Váz |
CNC alumíniumötvözet |
| Kamera tápellátása |
DC adapter 12 V, 1 A |
| Az AC (váltakozóáramú) adapter műszaki adatai |
bemenet: AC (váltakozóáramú) feszültség 100–240 V, 50/60 Hz, kimenet: DC (egyenáramú) feszültség 12 V/1 A |
| A kamera üzemi hőmérséklet-tartománya, °C |
-10 — 50 |
| Üzemi páratartalom-tartomány, % |
30 — 80 |
| === Elválasztójel === |
Monitor |
| Mátrix típusa |
IPS |
| Kijelző átmérője, hüvelyk |
13.3 |
| Kijelző felbontása, px |
3840x2160 (4K) |
| Képarány |
16:9 |
| Fényerő, cd/m² |
400 |
| Megjelenített színek száma |
16,7 m |
| Kontraszt |
1000:1 |
| Vízszintes/függőleges látószög, ° |
178/178 |
| A látható képernyőterület mérete (SzxMa), mm |
295x165 |
| Pixelosztás (SzxMa), mm |
0,154x0,154 |
| Az optikai forrás frekvenciája, Hz |
60 |
| A mátrix háttérvilágítás típusa |
LED |
| LED háttérvilágítás élettartama, h |
50000 |
| Interfész |
HDMI |
| Üzemi hőmérséklet-tartomány, °C |
-15 — 55 |
| Üzemi páratartalom-tartomány, % |
10 — 90 |
| Tápellátás |
AC 110–220 V, DC 5–12 V/1 A (C típus) |
| Áramfogyasztás, W |
12 (max.) |
