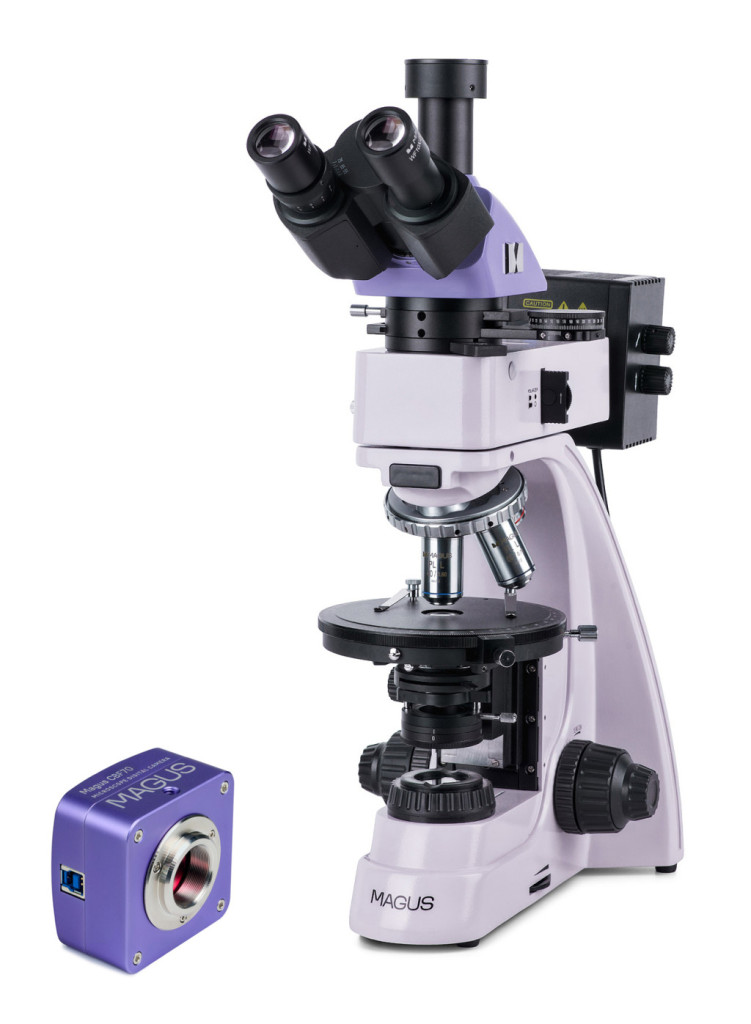

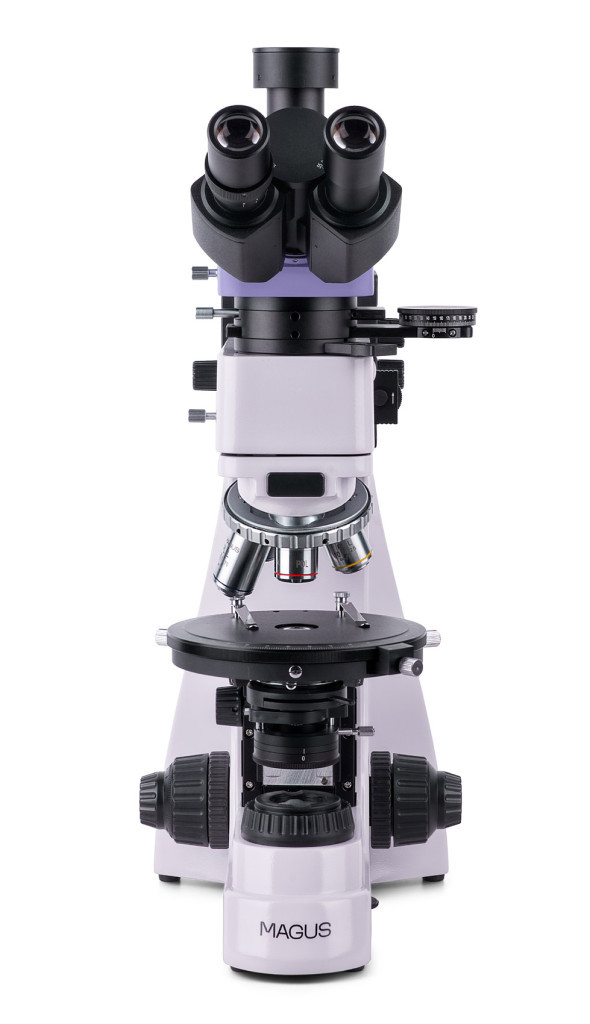

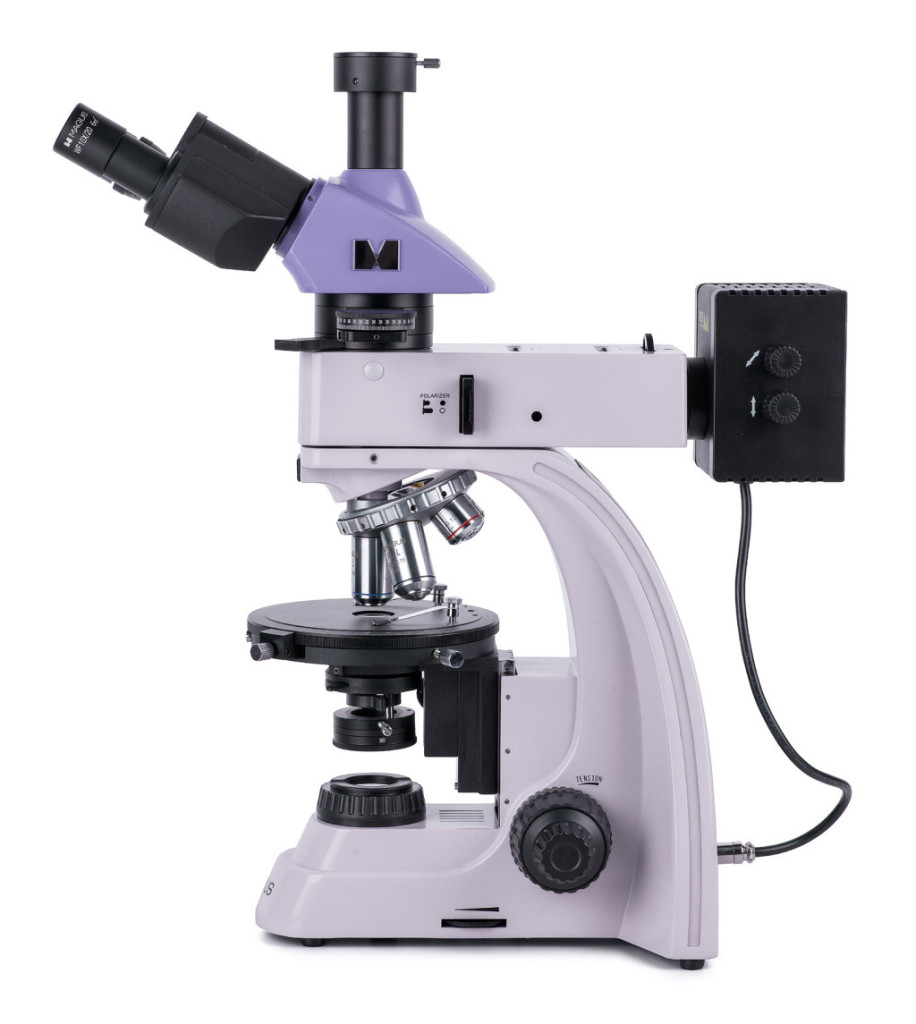

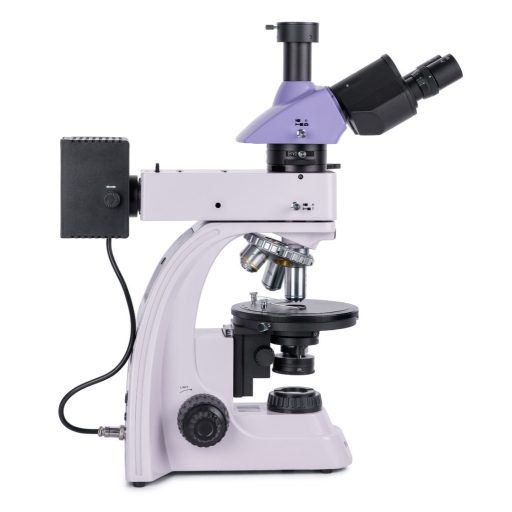

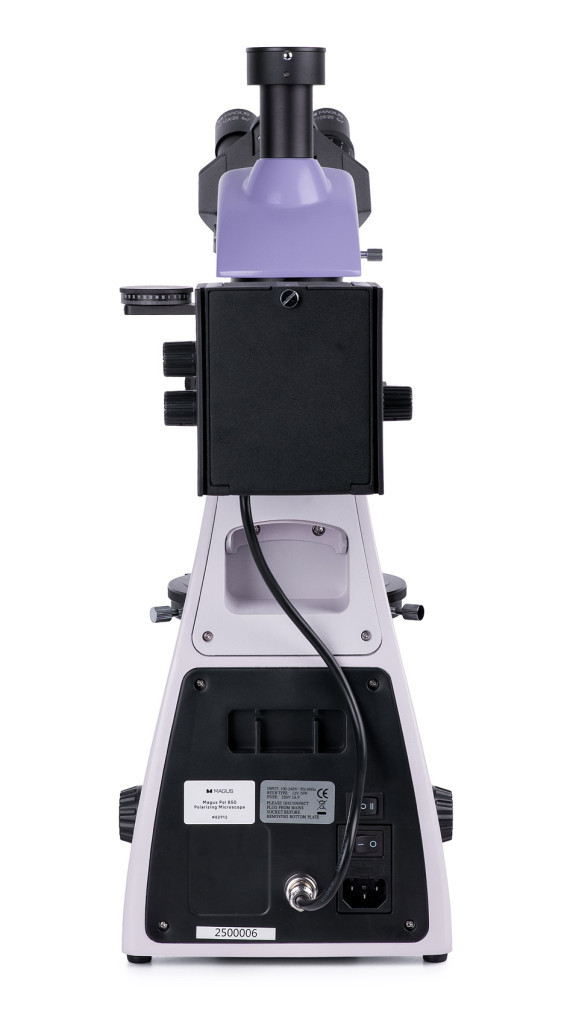

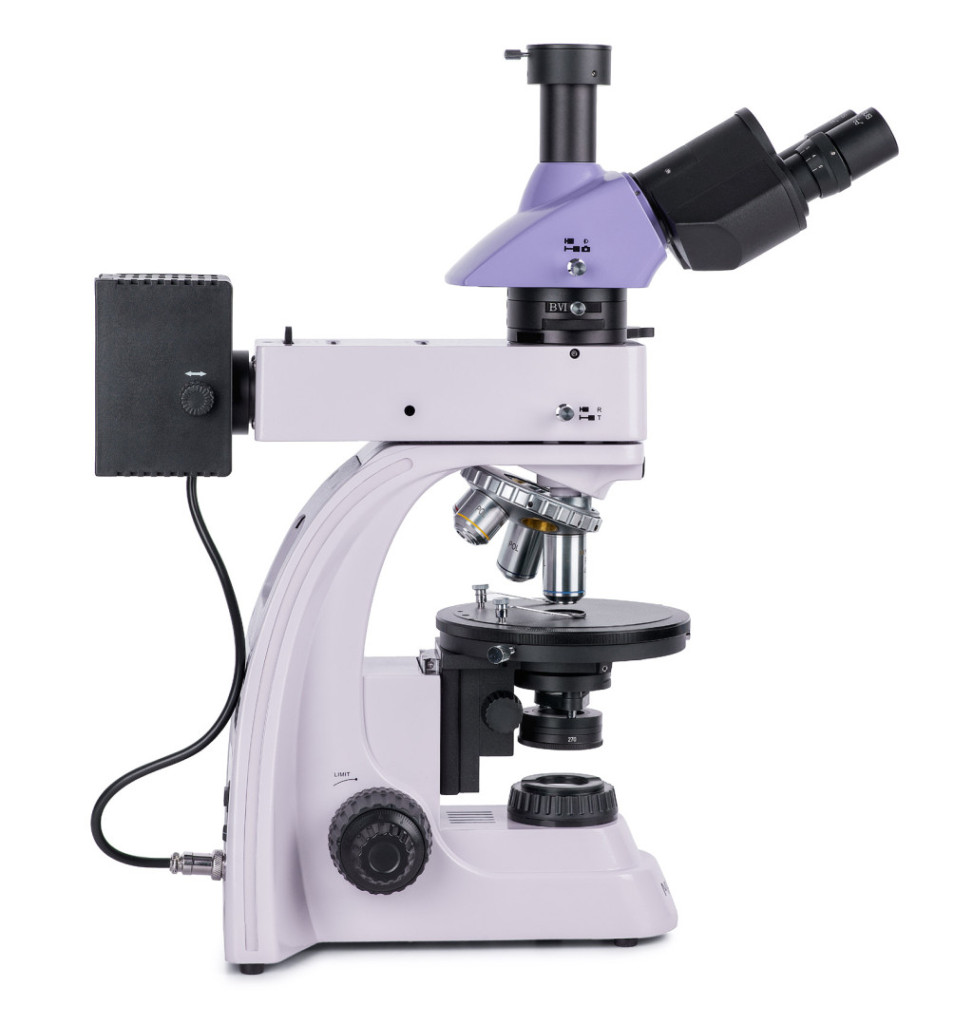

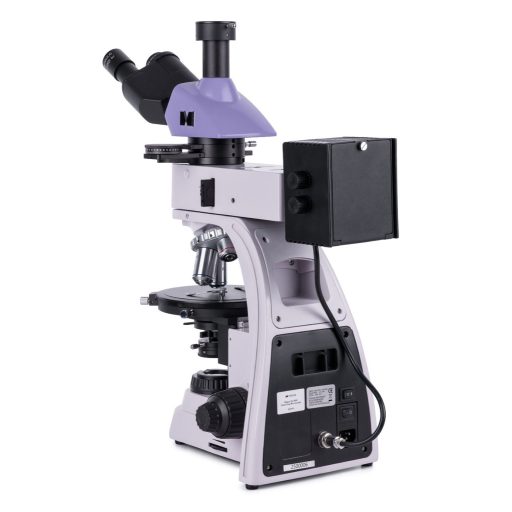

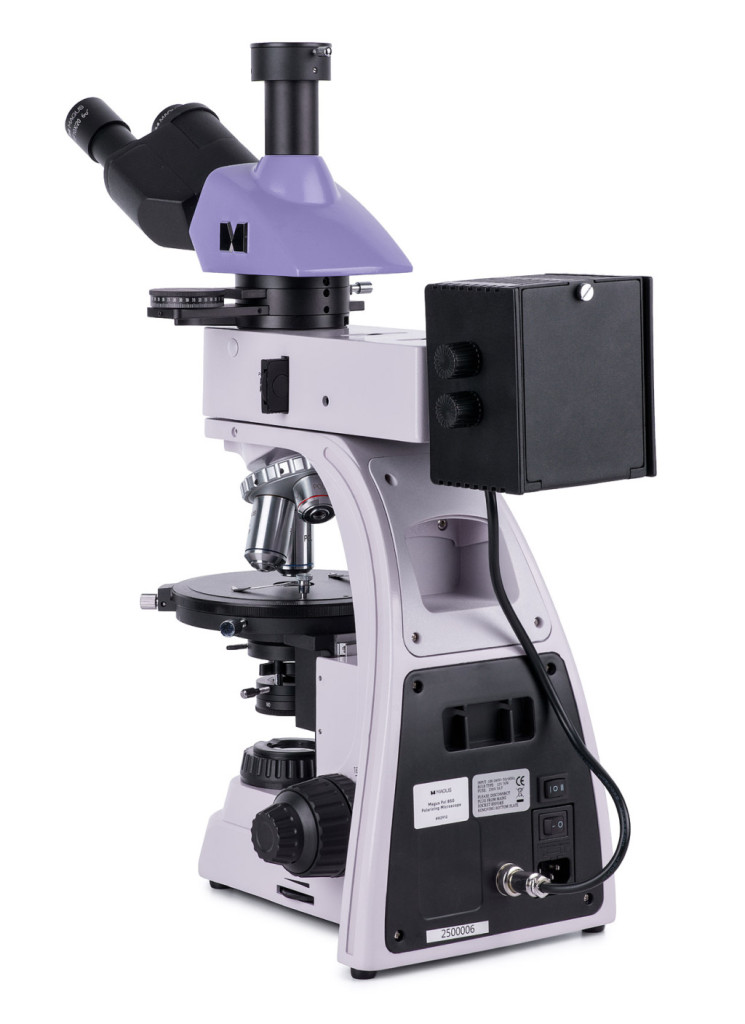

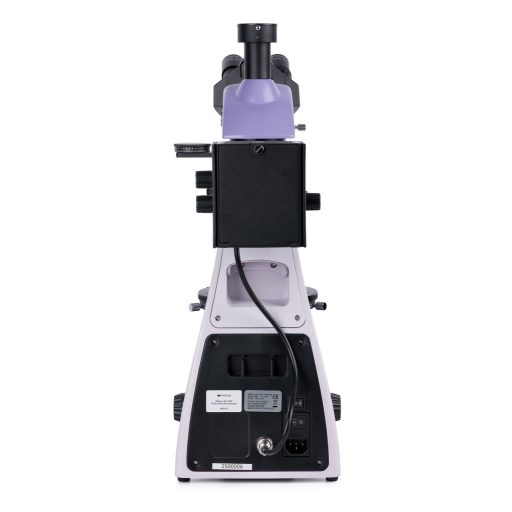

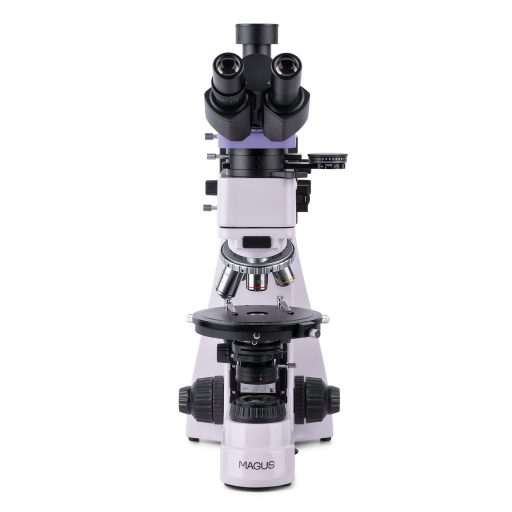

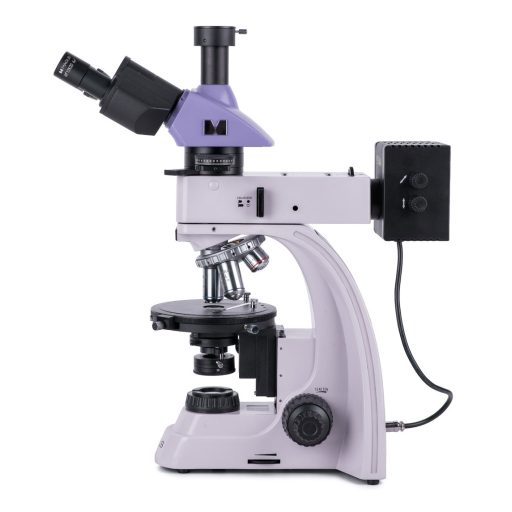

A Magus Pol 850 polarizáló mikroszkópot úgy terveztük meg, hogy áteső és fényvisszaverődő fényben is lehessen vele dolgozni. Rendelkezésre álló vizsgálati módszerek: polarizációs és világos látóteres. A mikroszkóppal anizotróp biológiai, geológiai és polimer objektumok vizsgálhatók meg, valamint polírozott, átlátszatlan metszetek maximum 15 mm-es vastagságig, egy darab polírozott oldallal. A mikroszkóp tökéletesen alkalmazható többféle professzionális feladatkörben, például az orvostudományok, a kriminalisztika, az ásványtan, a kristálytan vagy petrográfia területén.
Digitális kamera

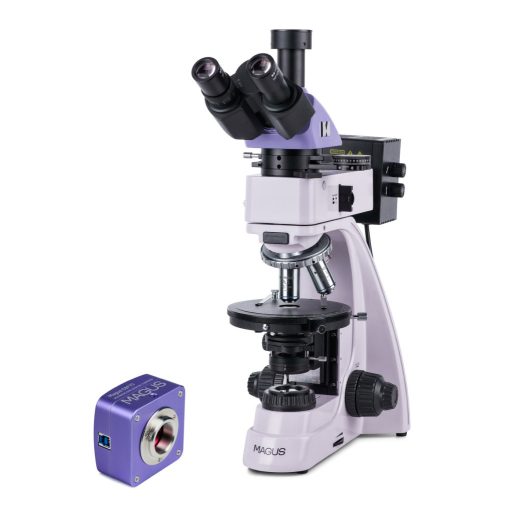

A Magus CBF70 professzionális tudományos kamerát mikroszkóppal, valamint 4x, 10x, 20x és 40x objektívekkel való használatra tervezték. A készülék lehetővé teszi fényképek és videók készítését, bemutatók szervezését, képek megjelenítését külső képernyőn, valamint a vizsgált objektumok szög- és lineáris mérését (ahhoz, hogy ez a funkció megfelelően működjön, a szoftvert kalibrálni kell). A kamera világos látóterű módszerrel történő munkavégzéshez ajánlott.
A Magus CBF70 kamera öt képfelbontási és képkockasebesség móddal rendelkezik, így Ön könnyen megtalálhatja köztük az igényeinek leginkább megfelelőt: 5280x3954 képpont (17 képkocka/mp), 3952x3952 képpont (17 képkocka/mp), 2640x1976 képpont (56 képkocka/mp), 1760x1316 képpont (67 képkocka/mp) és 584x438 képpont (192 képkocka/mp).
A nagy felbontású módok ideálisak a fényképezéshez, hiszen lehetővé teszik a tiszta, élénk és nagyon részletes képek készítését. A megnövelt képkockasebességű módok segítenek akadásmentes és informatív videókat rögzíteni ugrások és késések nélkül, rögzíteni az objektum legkisebb mozgásait, valamint felismerhetőbbé tenni a gyorsan zajló folyamatokon szereplő személyek és tereptárgyak vonásait.
A torzításmentes, legjobb képminőség érdekében ajánlott 1x-es nagyítású adaptert használni.
A kamerában egy 4/3”-os, színes, háttérvilágításos SONY Exmor CMOS érzékelő található. A kép még gyenge fényviszonyok között is világos lesz. Az érzékelő nagyobb fizikai méretének hála a megjelenített színek mélyebbek, a kép pedig tisztább lesz.
Optikai elemek

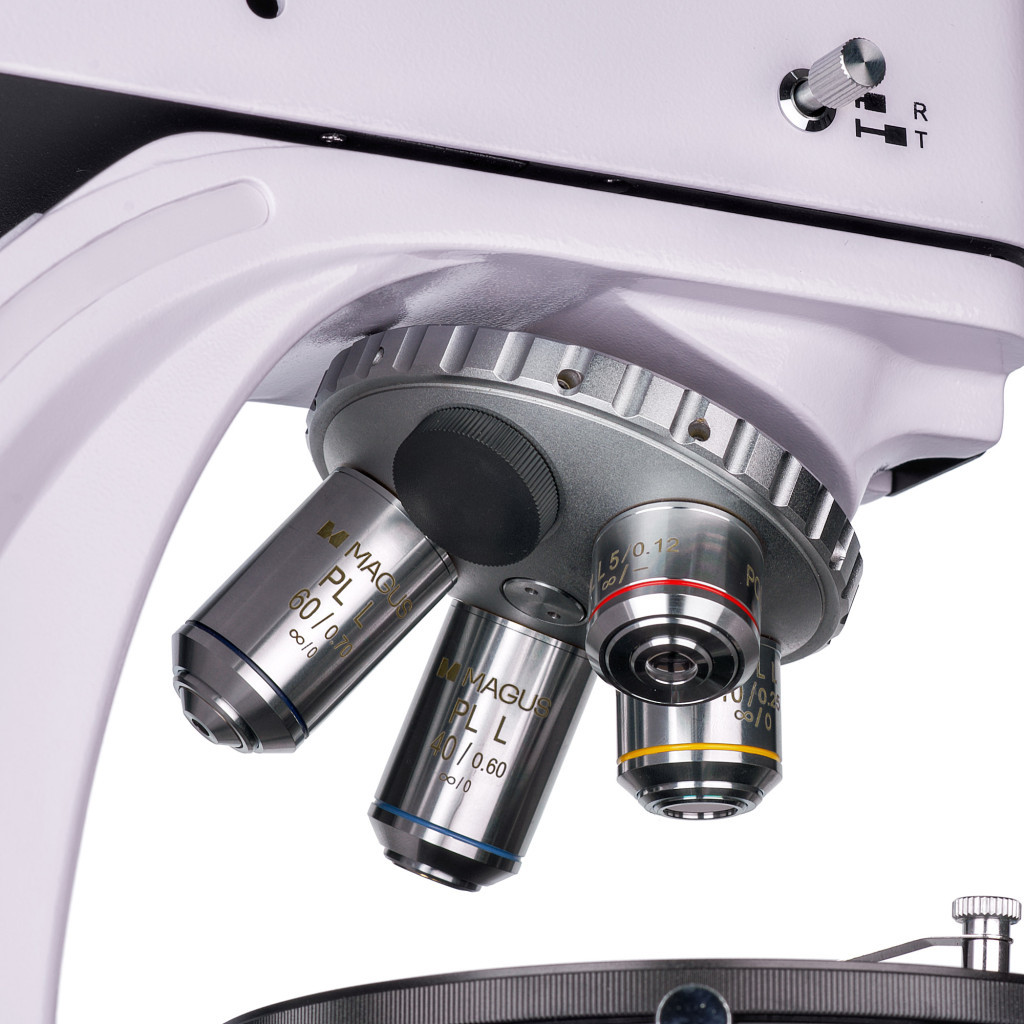

A mikroszkóp optikája végtelenre korrigált, mentes a belső feszültségtől. A lencsék által formált kép autentikus, zavaró visszaverődésektől mentes, éles kontrasztú és részletes. A lencsék olyan revolverfejben találhatók, amelyen az optikai tengelyre központosított hornyok találhatók. Összesen öt ilyen horonnyal rendelkezik. További egy objektív szerelhető fel rá a mikroszkóp nagyítási tartományának bővítésére. Az objektívek fedőlemez nélküli mintákkal történő munkához készültek.

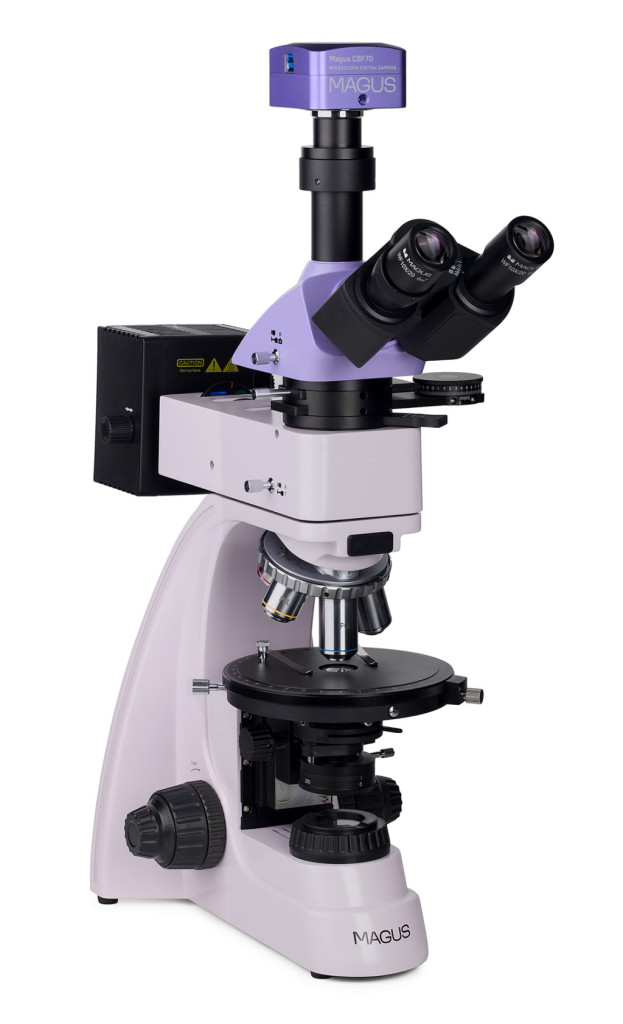

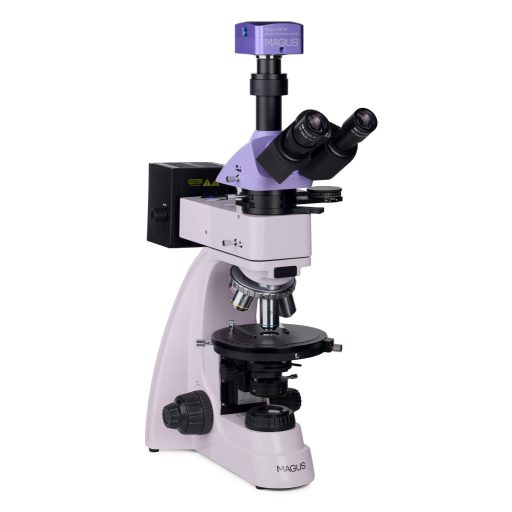

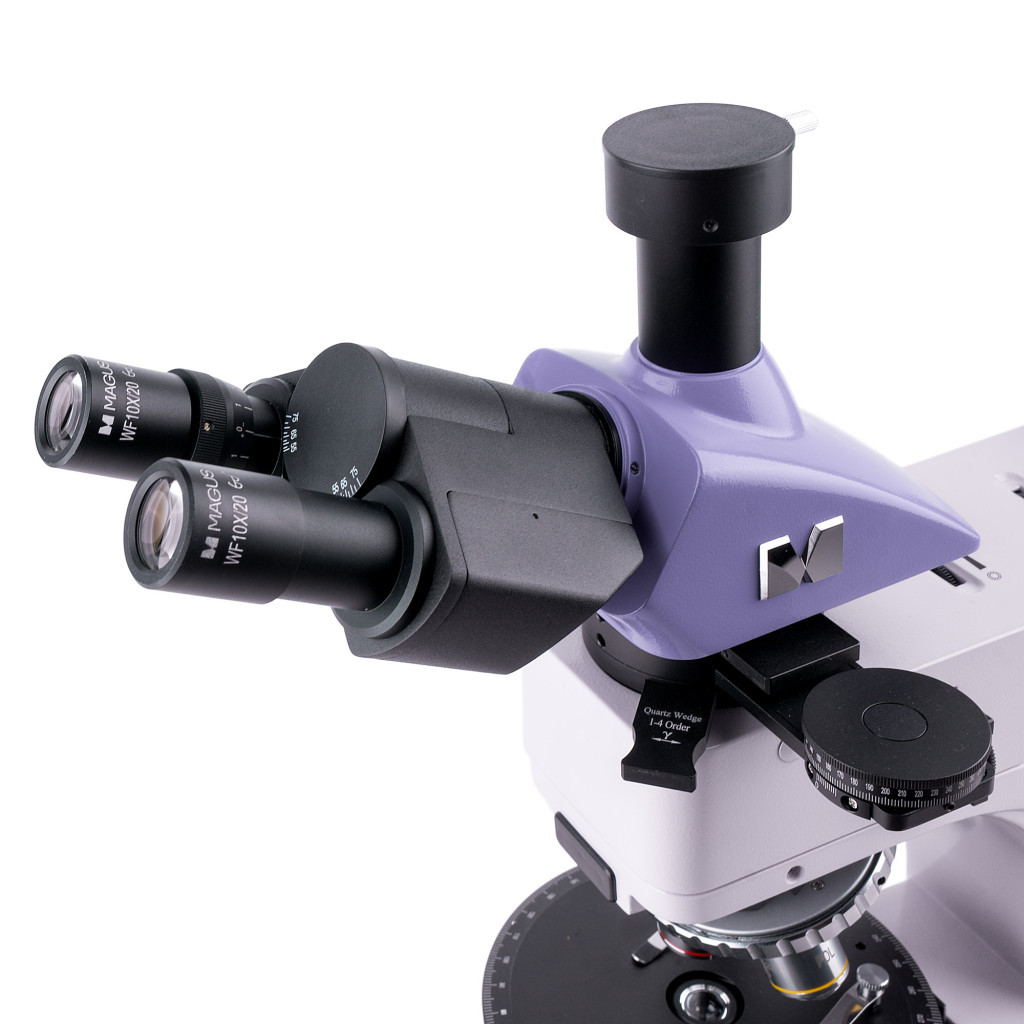

A háromszemlencsés fejrész tubusára pedig digitális kamera szerelhető. A fénynyaláb 100:0 vagy 0:100 felosztású, tehát vagy a kamerához, vagy a szemlencsetubushoz áramlik az összes fény. A bal szemlencsetubuson található egy dioptriaállító gyűrű: a két szem közötti eltérő látás miatt ez a gyűrű elforgatható, így a lehető legtisztább képet tudja adni az adott mintáról.
Megvilágítás
30 W-os halogén izzók használatosak mind az áteső, mind a fényvisszaverődő fényhez. Fényerejük elegendő ahhoz hogy Ön tisztán látható képet kaphasson az egyes objektumokról, a „meleg” fényspektrumba tartozó fénysugaraik miatt pedig hosszú távon is kényelmesen lehet a berendezéssel dolgozni. A Köhler-világítás nagyobb felbontást nyújt, eltávolítja a látómezőből az artifaktumokat és a szélek elsötétedését. A fényszűrőkkel pontosan be lehet állítani a színreprodukciót, amikor fényvisszaverődő fényben végzi a munkát.
A polarizáció az áteső és a fényvisszaverődő fény esetén is rendelkezésre áll. A polarizált fényben történő megfigyelés megkezdéséhez analizáló található az optikai útvonalban. Majd az analizáló és a polarizáló relatív helyzete módosul az elforgatásukkal, ami a polarizációs szöget is módosítja. A kompenzátorokkal nő az objektumok kontrasztja, amelyek a középső szerelvény speciális hornyaiba vannak beillesztve. Ugyanez a tartozék Bertrand-lencsét is tartalmaz, ami konoszkópikus vizsgálatokhoz használható.
Tárgyasztal és fókuszáló mechanizmus
A mikroszkópon elforgatható tárgyasztalt található: a tárgyasztal elforgatásával módosul az, ahogyan a minta a visszaveri a fényt a polarizált fényben. A tárgyasztalon skála található, amin meghatározható az elforgatási szög, 0,1°-os pontossággal. A legfényesebb és legélesebb kép eléréséhez a mikroszkóp optikai tengelyéhez viszonyítva a tárgyasztal középre állítható.
A durva- és finomfókusz-állító gomb az állvány alján található, így a felhasználó kényelmes pozícióba helyezheti a kezét az asztalon. A durvafeszesség is állítható, valamint durvafókusz-állító retesz is található a készüléken. A finomfókuszálás lehetővé teszi a minta gördülékeny mozgatását.
Tartozékok
Ahhoz, hogy a legtöbbet hozhassa ki a mikroszkópjából, használja a Magus termékcsalád tartozékait: szemlencséket, objektíveket, kalibrációs tárgylemezeket, digitális kamerát, stb.
A mikroszkóp főbb jellemzői:
- Áteső és visszaverődő polarizált és természetes fényben végzett munkához
- Háromszemlencsés fejrész tubussal, a digitális fényképezőgéphez; 100:0 vagy 0:100 arányú fénynyaláb felosztás
- Feszültségmentes, sík-akromatikus objektív, amely tiszta, artifaktumtól és hamis belső tükröződéstől mentes képet ad
- Halogén megvilágítású munkaterület, a szemnek kényelmes színspektrum, 30 W-os izzó
- Elforgatható tárgyasztal, polarizáló és analizáló az elforgatási szögek jeleivel, Bertrand-lencsék és kompenzátorok
- A revolver hornyai és a tárgyasztal a mikroszkóp optikai tengelyéhez képest középen vannak
- Kompatibilis a kiegészítő tartozékokkal
A kamera főbb jellemzői:
- Öt grafikai és képkockasebesség-beállítás: ezek között könnyen megtalálhatja az Önnek legmegfelelőbb módot
- Gyors adatátvitel az USB 3.0 interfésznek köszönhetően
- Nagyméretű SONY Exmor színes érzékelő, hogy a képek még gyenge fényviszonyok között is világosak és tiszták lehessenek
- „Gyors kezdés”: telepítse a mellékelt szoftvert, és a kamera már készen is áll a használatra
- A kamerakép külső képernyőn történő megjelenítésével megkönnyítheti a megfigyeléseit vagy bemutatót tarthat egy közönségnek

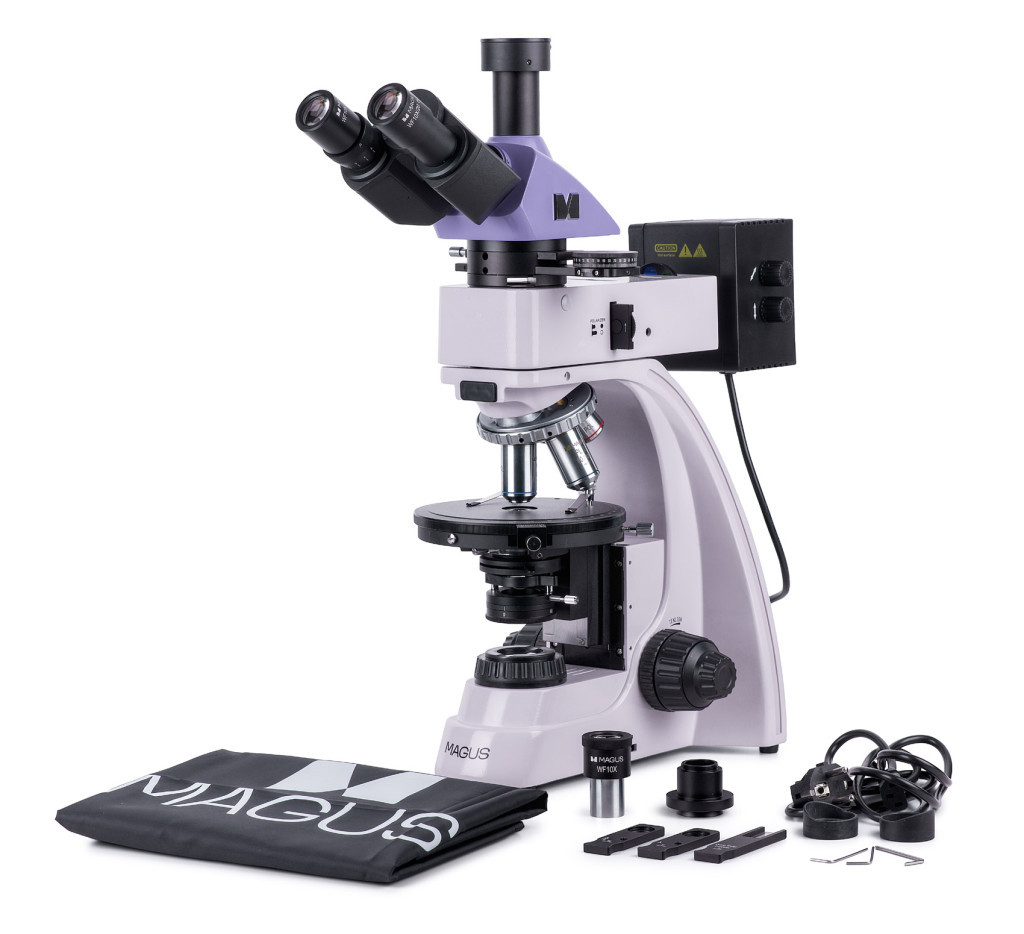

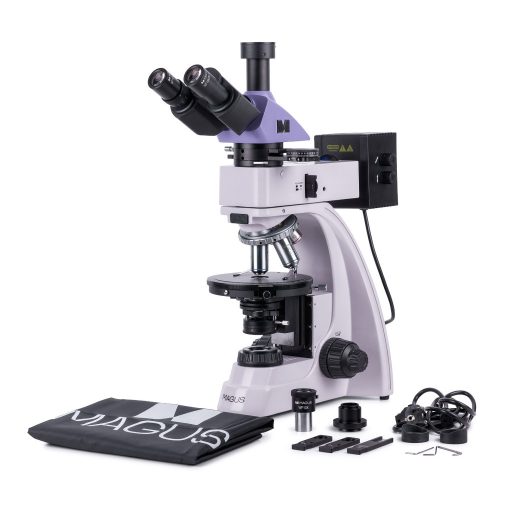

A készlet tartalma:
- Magus CBF70 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Fényvisszaverő világítás lámpaházzal
- Háromszemlencsés fejrész
- Közbenső cső Bertrand-lencsékkel analizátorral és kompenzátor-rekesszel
- Kompenzátorok: λ kompenzátor, λ/4 kompenzátor, kvarc ék
- Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
- Végtelen síkú akromatikus objektív: PL 40x/0,6 (rugós) SzM 3,98 mm
- Végtelen síkú akromatikus objektív: PL 60x/0,7 (rugós) SzM 2,03 mm
- 10x/20 mm szemlencse (2 db)
- 10x/20 mm-es skálázott szemlencse. Skálaérték: 0,1 mm
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 16x/11 mm szemlencse (2 db)
- 20x/11 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL 2,5x/0,07 SzM 11 mm
- Végtelen síkú akromatikus objektív: PL 50x/0,7 (rugós) SzM 3,67 mm
- Végtelen síkú akromatikus objektív: PL 80x/0,8 (rugós) SzM 1,25 mm
- Végtelen síkú akromatikus objektív: PL 100x/0,85 (rugós) SzM 0,4 mm
- Mechanikus tárgyasztal-rögzítés
- Kalibrációs tárgylemez
| Márka |
Magus |
| Szavatosság |
5 év |
| EAN |
5905555018546 |
| A csomag méretei (HxSzxM): |
44x42x67 cm |
| Szállítási súly |
12.1 kg |
| Elválasztójel |
Magus Pol 850 polarizáló mikroszkóp |
| === Elválasztójel === |
Mikroszkóp műszaki jellemzői |
| Típus |
biológiai, digitális, fény/optikai |
| Mikroszkóp fejrész típusa |
trinokuláris |
| Fejrész |
Siedentopf |
| Fej dőlésszöge |
30° |
| Nagyítás foka, x |
50 — 600 |
| Nagyítás foka, x (opcionális) |
25–1000/1600/2000 |
| Szemlencsecső átmérője, mm |
23.2 |
| Szemlencsék |
10х/20; 10x/20 skálával (*opcionális: 16x/11; 20х/11) |
| Objektívek |
végtelen síkú akromatikus, szemkímélő: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*opcionális: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); 45 mm-es parfokális magasság, a minták fedőlemez nélküli vizsgálatához készült |
| Forgó tárgylencsefoglalat |
5 objektívhez, középre állítható |
| Munkatávolság, mm |
26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,67 (50x); 1,25 (80x); 0,4 (100x) |
| Tárgyasztal, mm |
Ø150 |
| Tárgyasztal |
360°-ban forgatható, középre igazítható, a forgásszög 1°-os fokozataival; nóniuszskála 0,1° pontosságú szögméréshez |
| Szemlencse dioptriabeállítás, dioptria |
±5 (a bal oldali tubuson) |
| Kondenzor |
NA 1,25 Abbe-kondenzor állítható apertúra diafragmával és forgatható lencsékkel |
| Diafragma |
állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz |
koaxiális, durvafókusz (21 mm, 39,8 mm/kör, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Megvilágítás |
halogén |
| Fényerősség-szabályozás |
igen |
| Tápellátás |
220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényforrás típusa |
visszavert és áteső fény: 12 V/30 W |
| Fényszűrők |
visszaverődő fényű: matt, sárga, zöld, kék |
| Üzemi hőmérséklet-tartomány, °C |
5 — 35 |
| Felhasználói szint |
gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje |
bonyolult |
| Polarizátor |
áteső fényű: 0°, 90°, 180°, 270° jelölése a skálán; 360°-ban forgatható; visszaverődő fényű: leszerelhető |
| Közbenső cső |
beépített analizátor 0–360°-os forgathatósággal; nóniuszskála 0,1° pontosságú szögméréshez; Bertrand-lencsék; rekesz a kompenzátorok beszereléséhez |
| Kompenzátor |
λ kompenzátor; λ/4 kompenzátor; kvarc ék |
| Használat |
laboratóriumi/orvosi |
| Fényforrás elhelyezkedése |
két helyen |
| Vizsgálati módszer |
polarizáció, világos látótér |
| Tok/doboz/táska a készletben |
porvédő |
| === Elválasztójel === |
Digitális kamera |
| Érzékelő |
SONY Exmor CMOS |
| Színes/monokróm |
színes |
| Maximális felbontás, képpont |
5280x3954 |
| Érzékelő mérete |
4/3" (17,4x13,0 mm) |
| Képpont méret, μm |
3.3x3.3 |
| Fényérzékenység |
399 mV 1/30 mp-nél |
| Jel/zaj arány |
0,1 mV 1/30 mp-nél |
| Expozíciós idő |
0,1 ms – 15 mp-cel |
| Videófelvétel |
igen |
| Videófelvétel |
igen |
| Képkockasebesség, fps (milyen felbontás mellett) |
17 (3952x3952 mellett), 17 (5280x3954 mellett), 192 (584x438 mellett), 56 (2640x1976 mellett), 67 (1760x1316 mellett) |
| Telepítés helye |
háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum |
*.jpg, *.bmp, *.png, *.tif |
| Videóformátum |
kimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb) |
| Színképtartomány, nm |
380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa |
elektronikus zár (ERS) |
| Fehéregyensúly |
automata, kézi |
| Expozíció-szabályozás |
automata, kézi |
| Szoftver-tulajdonságok |
expozíciós idő, fényerő, képméret |
| Szoftver |
Magus View |
| Kimenet |
5 Gb/s, USB 3.0 |
| Rendszerkövetelmények |
Rendszerkövetelmények Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 2 GB RAM, USB 3.0 port, CD-ROM, 17"-os vagy annál nagyobb kijelző |
| Rögzítés típusa |
C-foglalat |
| Váz |
tömör alumínium |
| Kamera tápellátása |
egyenáram, 5 V, a számítógép USB portjáról; egy 12 V, 3 A adapter Peltier-elemhez |
| A kamera üzemi hőmérséklet-tartománya, °C |
-10 — 50 |
| Üzemi páratartalom-tartomány, % |
30 — 80 |
