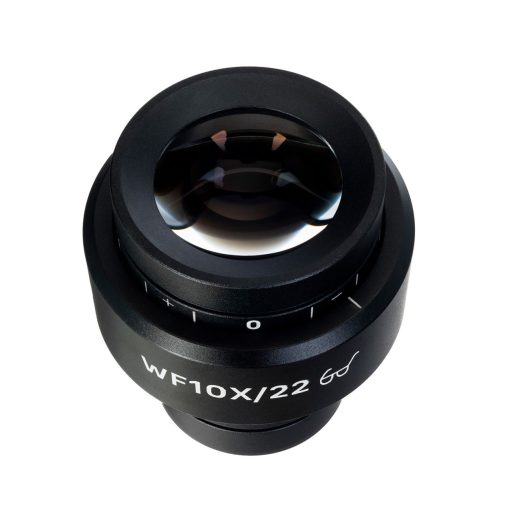

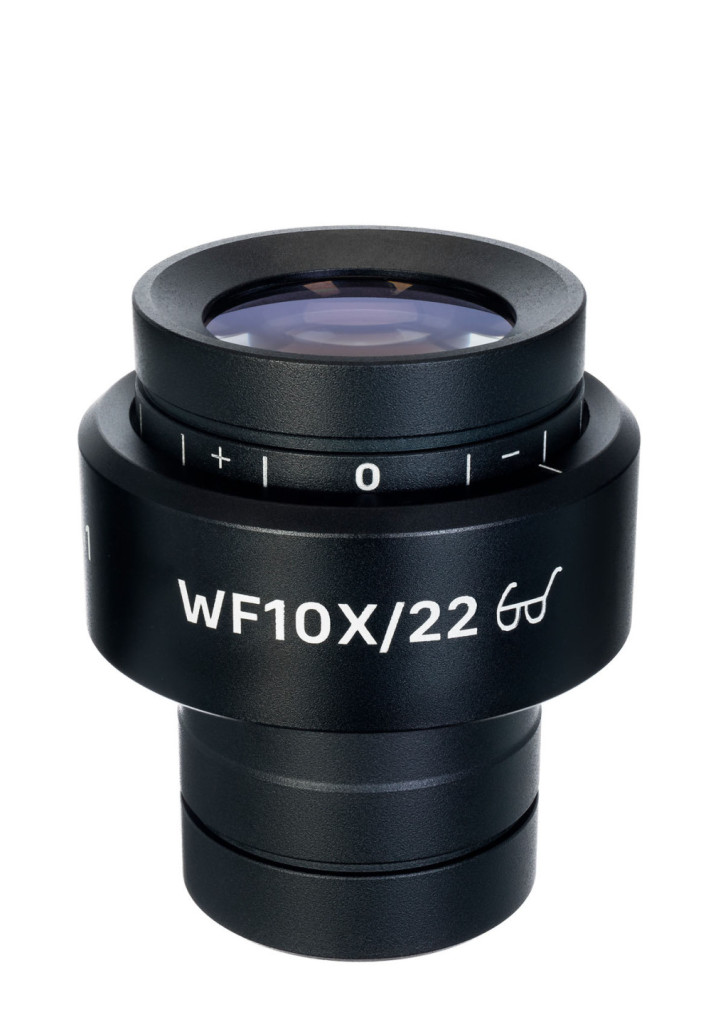

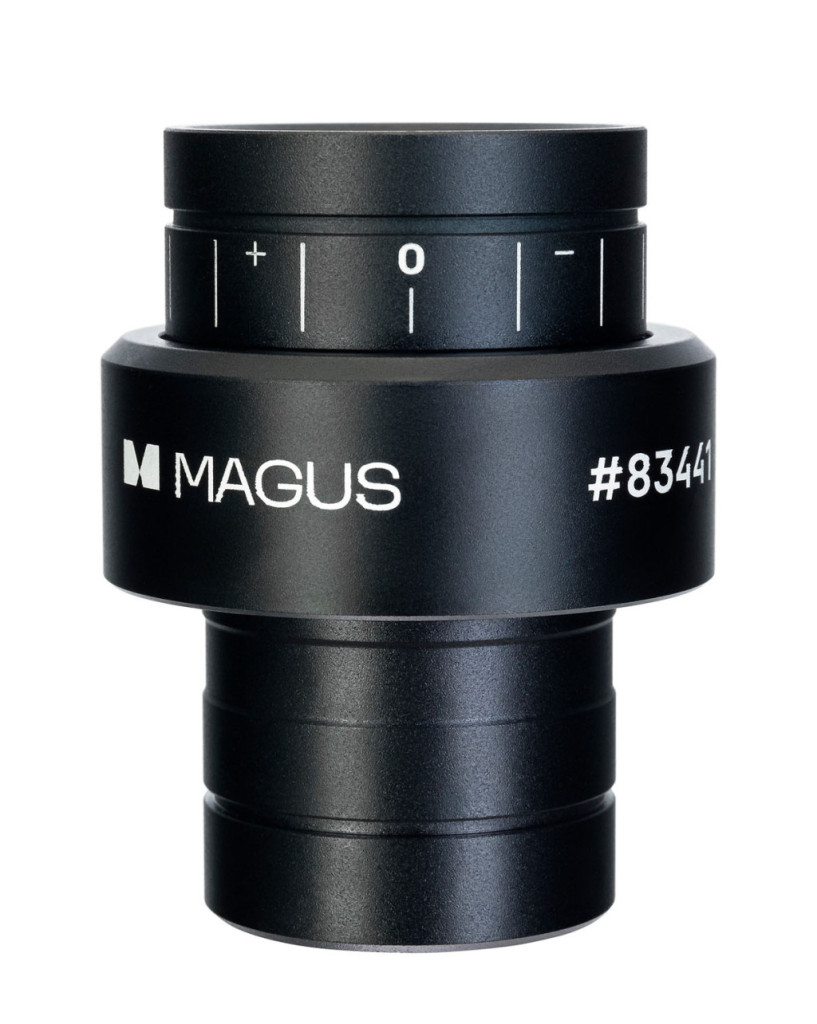

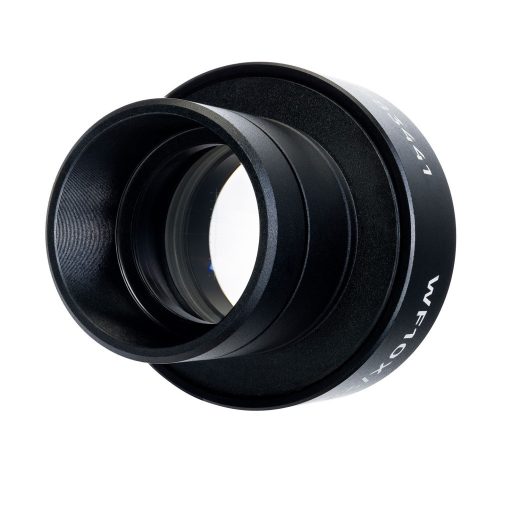

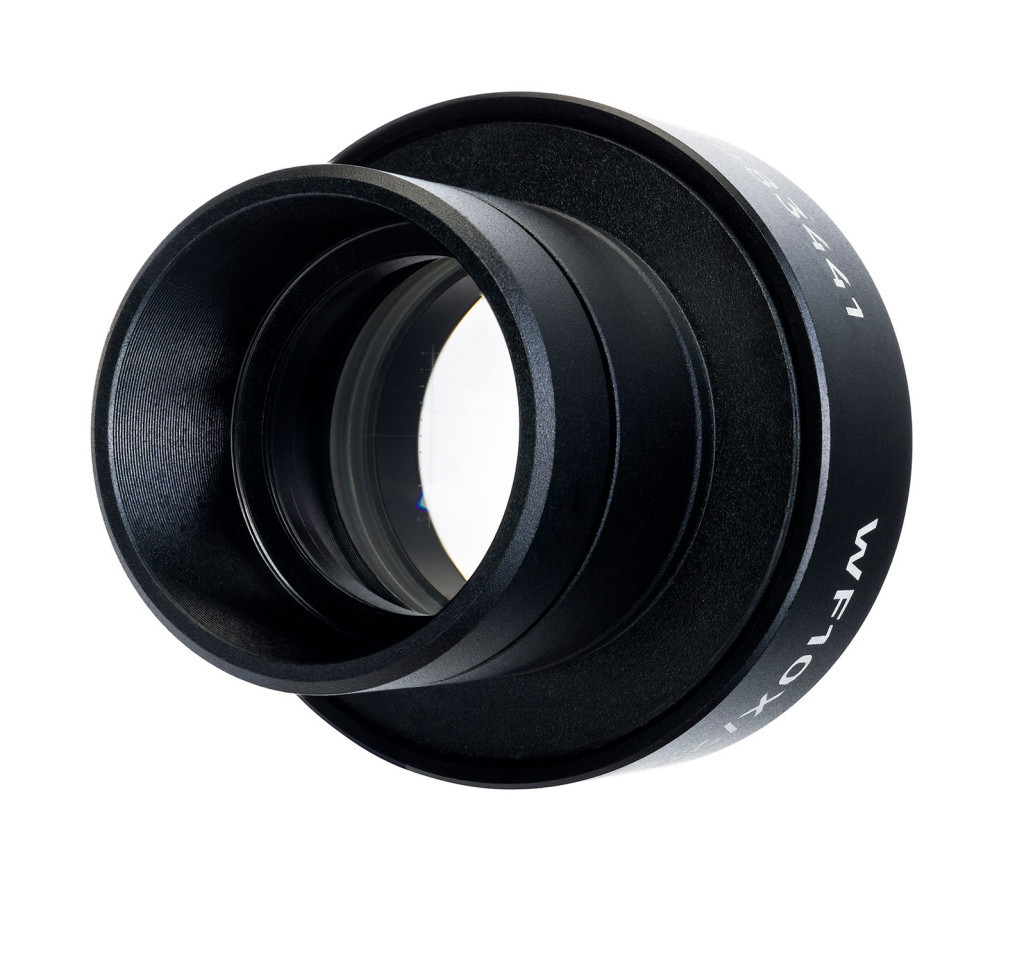

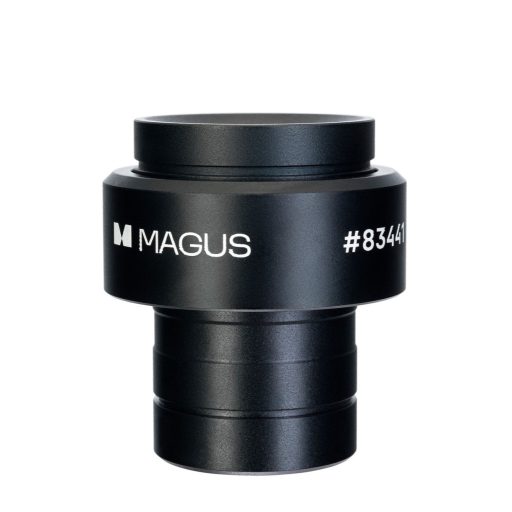

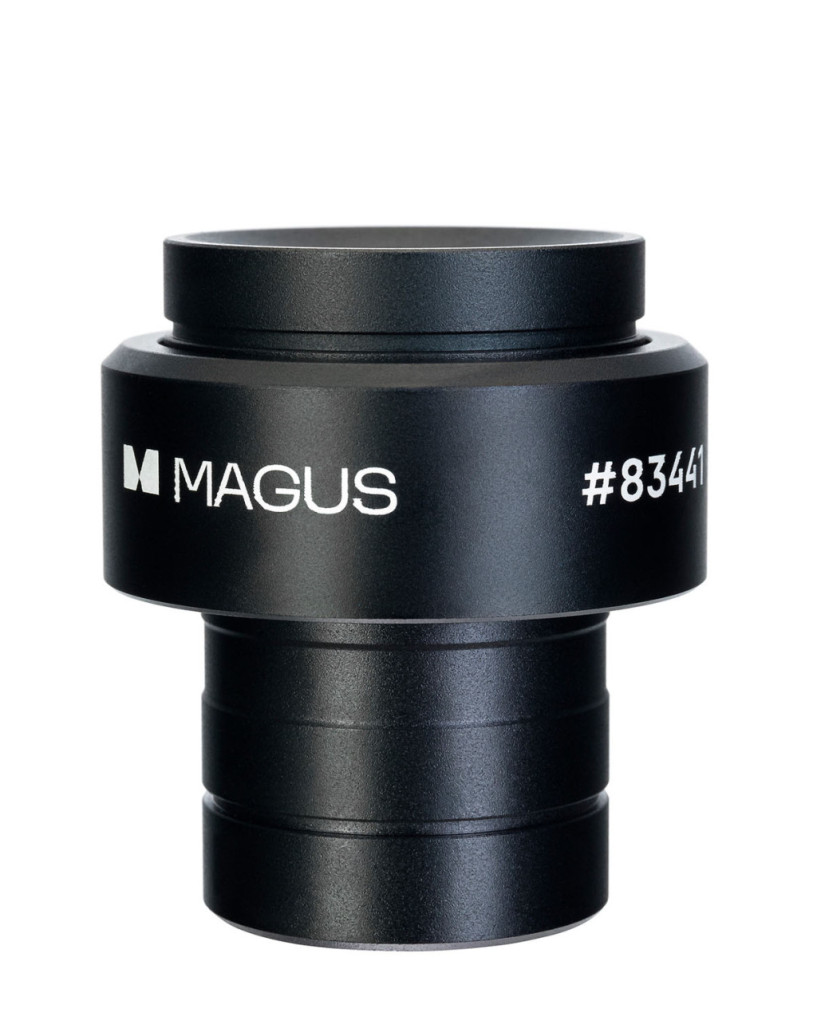

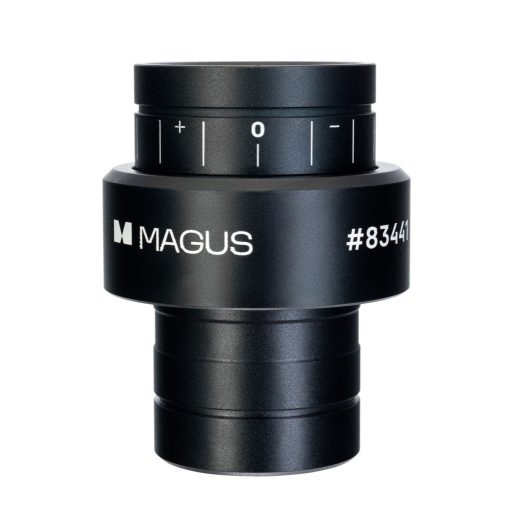

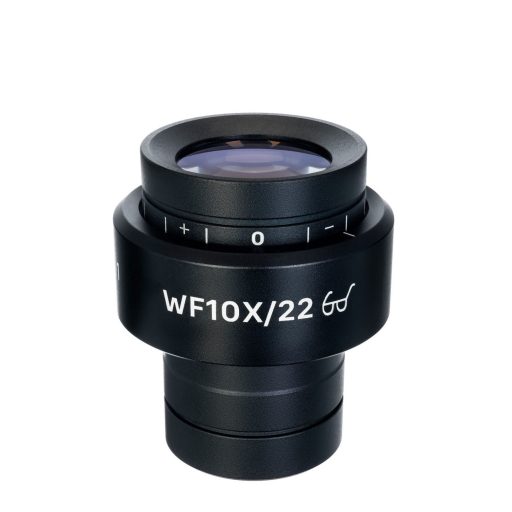

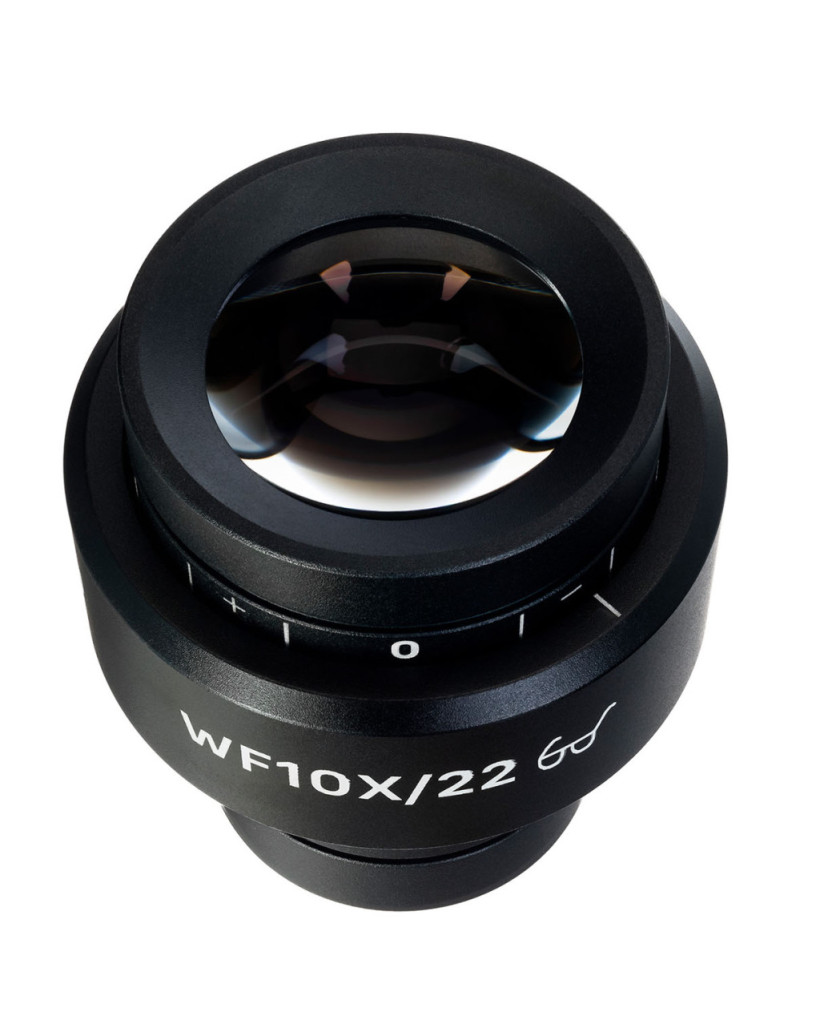

Az SE10S szemlencse nem csak 10x nagyítást kínál, hanem egy skála is található rajta, amivel a mintának vagy annak a szerkezeteinek a mérete milliméterben vagy mikronban kiértékelhető. A 0,1 mm-es osztású skála a szemlencse meződiafragmájának a területén található. A mérések elkezdése előtt kalibrálja a skálát minden egyes használni kívánt objektív paramétereihez. Az SE10S modell 30 mm-es tubusba szerelhető.
Kalibrálás
A kalibrálás egy kalibrációs tárgylemez (más néven tárgyasztal-mikrométer) segítségével végezhető el. Tegye a tárgyasztalra, és fókuszálja a mikroszkópot a 0,1 mm-es osztású skálájára. Ezt követően forgassa el a szemlencsét a tubusban addig, amíg a szemlencse skáláján lévő osztások párhuzamosak nem lesznek a kalibrációs tárgylemezen található osztásokkal.
Számítás
A szemlencseskálának a kiválasztott objektívhez történő kalibrálásához a következő képletet használja:
E = TL/A, ahol
E – a szemlencse skálájának osztása;
T – a tárgyasztali mikrométer skálájának osztása, a tárgyasztal mikrométerén jelölve (0,01 mm);
L – a tárgyasztali mikrométeren lévő osztások száma;
A – a szemlencse skáláján lévő osztások száma.
Az E értéket minden egyes objektívhez fel kell jegyezni. A minta mérése során számolja meg, hogy a szemlencse skáláján hány osztás van a két kívánt pont között. Ezt követően szorozza meg ezt a számot E-vel. Az így kapott eredmény a mért objektum lineáris értéke.
Kompatibilitás:
- Magus Stereo 9T sztereomikroszkóp
| Márka |
Magus |
| Szavatosság |
2 év |
| EAN |
5905555020884 |
| A csomag méretei (HxSzxM): |
7x4x4 cm |
| Szállítási súly |
0.13 kg |
| Lencse anyaga |
optikai üveg |
| Nagyobbítás, x |
10 |
| Látómező, mm |
22 |
| Szemtávolság, mm |
10 |
| Szemlencse dioptriabeállítás |
yes |
| Tubus átmérője, mm |
30 |
| Skálaérték, mm |
0.1 |
| Váz |
réz |
